Voodoo 5

    Série Voodoo 5 založená na procesorech VSA-100 byla tím nejrychlejším, co 3dfx oficiálně vydala. Nejvyšší teoretický fillrate a nejvyšší kvalita 3D obrazu. Hardwarový AntiAliasing a digitální cinematické efekty T-Bufferu. To řadilo Voodoo 5 na nejvyšší příčky. Chyběla jen jedna drobnost. Drobnost, která byla jedním z "hřebíčků do rakve" 3Dfx. Konkrétně jím bylo (tehdy přeceněné) T&L...

    Když se řekne Voodoo 5, většině se vybaví Voodoo 5 - 5500, tedy dvouprocesorová varianta. Čtyřprocesorová šestitisícovka se bohužel nestihla příliš rozšířit, takže majitelé (alespoň u nás) by se dali počítat na prstech. V době, kdy se Voodoo 5 objevila, byla očekávána i Voodoo4 - 4500 s jedním procesorem, Voodoo 5 - 6000 se čtyřmi procesory a cosi se šuškalo i o Voodoo 6 - 8000 s šesti, nebo častěji osmi procesory (varianta s šesti je nepravděpodobná, SLI bylo vždy provozováno v sudých násobcích dvou). Voodoo 6 však nepřišla a na toto téma se objevilo jen pár vtípků, ohledně jejích rozměrů a spotřeby. Voodoo 5 byla původně určena jako konkurence kartám typu Riva TNT2 PRO a Ultra. Vývoj ale provázely problémy a to i finanční, protože Voodoo 3 se neprodávala podle očekávání.

    Výsledek byl takový, že když se karta (míním verzi 5500) objevila na trhu, byla poměrně drahá (kvůli rychlým SDR pamětem; takto rychlé SDRAMy se příliš nevyráběly, pro vysoké frekvence byly vyvíjeny paměti typu DDR). Dalším nedostatkem byla absence jednotky T&L. Jak už jsem se zmiňoval, nebyl to na tehdejší dobu prakticky žádný nedostatek, neboť her, které T&L podporovaly, bylo pár. Situaci ale velmi ovlivnil benchmark 3D Mark 2000, který byl kompletně optimalizován pro HW T&L a to do takové míry, že karty, které tuto funkci podporovaly, vynášel neobjektivně vysoko. Dalším "nešvarem" byl přežitek benchmarkovat v rozlišeních, jako 640*480 a 800*600, což mělo také nepříznivý dopad na výsledky Voodoo5, neboť při takto nízkých rozlišeních se karta nemohla dostatečně projevit. Z druhé strany to byl sám o sobě nesmysl, protože nebyl důvod nízká rozlišení používat, když všechny hry běhaly na těchto kartách bezproblému i v 1024*768, mnohdy i v 1280*1024.

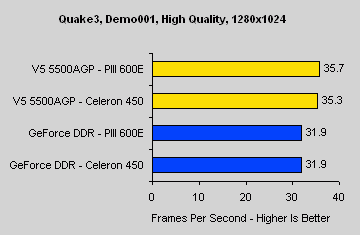

    Mnoho benchmarků a testů bylo prováděno v (i na tehdejší dobu) pomalých sestavách, takže benchmarky s Celerony na 333 MHz nebyly výjimkou. Ve výsledku to stavělo 3Dfx do špatného světla. Voodoo 5 ve skutečnosti byla velice výkonná karta. Při vysoké kvalitě obrazu (>1024*768, 32bit, vysoké detaily) s přehledem porážela i GeForce DDR (!!!). A to i ve hrách, které využívaly HW T&L (!), jako např. Quake III. Pro zajímavost uvádím dobový benchmark na hře Quake III Arena. Přesto, že byl proveden na platformě Intel (přičemž 3Dfx mělo ovladače optimalizovány lépe pro AMD 3DNow!), je výsledek vynikající.

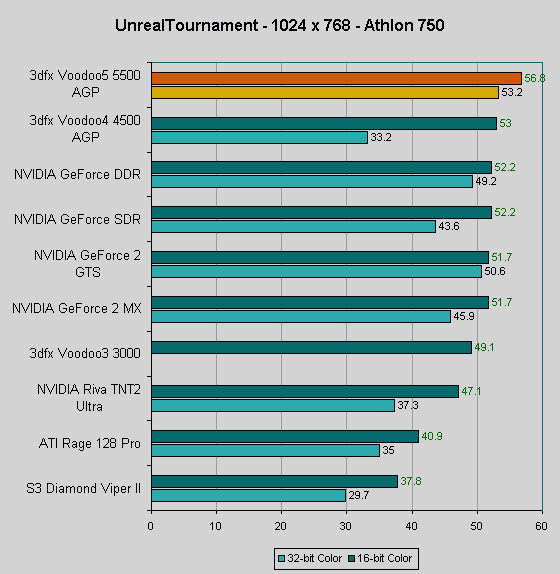

    Každá doba má své oblíbené hry a pokud jsou navíc schopny fungovat jako benchmark, tak právě ony výrazně ovlivňují oblibu hardwaru a s ní související prodeje. V létě roku 2000 to kromě Quaka III byl dodnes oblíbený Unreal Tournament. Ten podporuje API Direct3D, takže Quaka (oGL) vhodně doplňoval. Následující výsledek pochází z testu provedeném na Athlonu 750 MHz. Sledujte výkon ve 32bit hloubce. Voodoo 5 je ve 32 bitech rychlejší, než jakákoli jiná karta v šestnácti! Ještě pro úplnost uvedu, že při použití API Glide (které hra taktéž podporuje) je framerate ještě o dalších 25% vyšší! Tento výsledek jsem převzal z recenze serveru www.anandtech.com, kde si můžete celý test prohlédnout.

    To ale není vše. Při přípravách nadcházejícího čipu Rampage zakoupila 3Dfx společnost GigaPixel, která disponovala technologií HSR (Hidden Surfaces Removal; technologie, která umožňuje detekovat povrchy, které nejsou ve výsledném obraze viditelné a vynechat je při renderingu; systém "neplýtvá" výkonem na části scény, které stejně nejsou vidět). GigaPixel HSR dokázal eliminovat 30-50% zbytečných výpočtů při chybovosti do 1%. Rampage jsme se již nedočkali, ale přesto, že 3Dfx od roku 2001 spadala pod nVidii, stihla ještě tuto technologii zakomponovat do ovladačů Voodoo4 / 5. Nejprve byla tato možnost skryta, ale brzy se objevily utilitky, které umožnily HSR aktivovat. Existovaly 4. stupně. Vypnuté / konzervativní / polo-agresivní / agresivní. Technologie ještě nebyla úplně dokončena, takže při vyšších stupních se v obraze mohly vyskytovat chyby. Nicméně, pokud opět vezmeme v úvahu hru Quake III Arena, tak při 1600*1200 (max. detaily, 32bit) porážela Voodoo 5 s aktivovaným HSR nejnižšího stupně i GeForce2 GTS. S maximálním stupněm HSR pak vyvinula oproti GeForce2 GTS téměř trojnásobný framerate (cca 89 oproti 32 FPS). Zdroj: www.anandtech.com.

Voodoo 5 - 5000 měla vyjít později, až se sérií Voodoo 4. Proto také podporuje AGP4. Od Voodoo 5 - 5500 se liší polovinou paměti; 16MB na čip, tj. 32MB celkem. Protože později většina aplikací vyždovala více grafické paměti, než 3Dfx zprvu očekávala, nebyla nakonec verze 5000 vydána; zůstalo jen u prototypů.

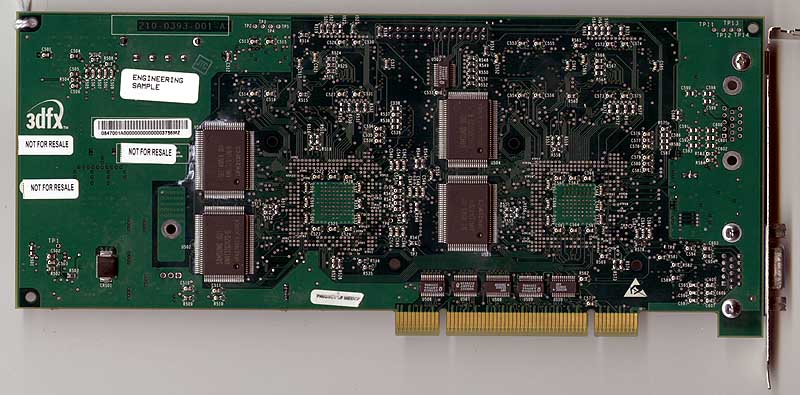

Voodoo 5 - 5000 PCI je totéž jako verze 5500 PCI, jen s polovinou paměti. Stejně jako 5000 AGP nebyla oficiálně vydána. Zajímavostí je neosazená pozice pro druhý D-Sub.

Dovolte mi trochu polemizovat: Kdyby šlo o pozici DVI, nedivil bych se; předpokládal bych jen možnost připojení LCD. Pokud ale jde o dva TOTOŽNÉ konektory, lze přepokládat, že by karta disponovala funkcí dual-head (protože možnost dvou výstupů, na kterých by byl tentýž obraz, je zbytečností). Pokud vím, tak VSA-100 obsahuje JEDEN integrovaný RAMDAC. Tzn., že v případě druhého výstupu by musel být připojen druhý (externí). Jenže pro ten NENÍ na PCB pozice! Jediná možnost, která mě napadá, je, že sekundární VSA-100 by měl svůj vlastní výstup!!! Co by to znamenalo? Např. možnost renderovat dva různé 3D obrazy, nebo -což se mi jeví jako pravděpodobnější- používat oba procesory pro 2D grafiku. (tento trend dnes razí např. společnost Colorgraphic: na každý výstup jedno grafické jádro = dostatečný 2D výkon pro každý zobrazovací adaptér + použití levnějších grafických čipů) S kvalitou výstupních filtrů, jaké 3Dfx používalo a 2D výkonem procesoru VSA-100 by to znamenalo grafickou kartu pro profesionální 2D. Pokud 3Dfx něco takového plánovala, bylo obrovskou chybou, že to neuskutečnila. Znamenalo by to značný odbyt těchto karet.

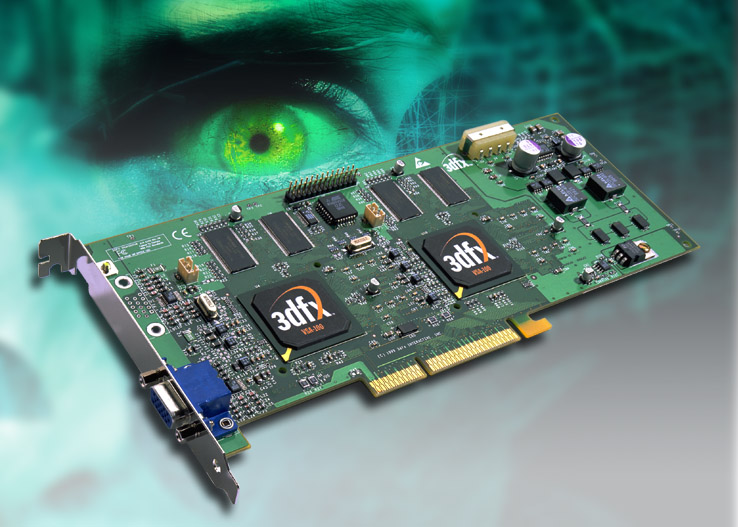

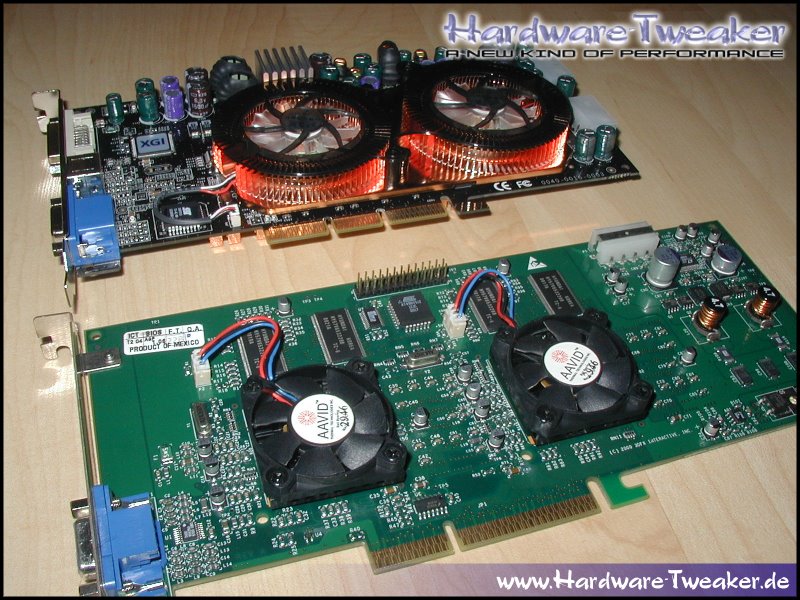

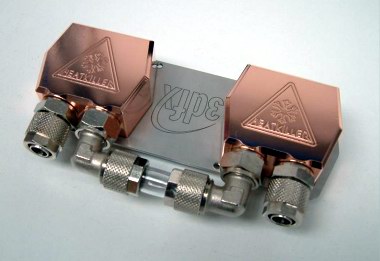

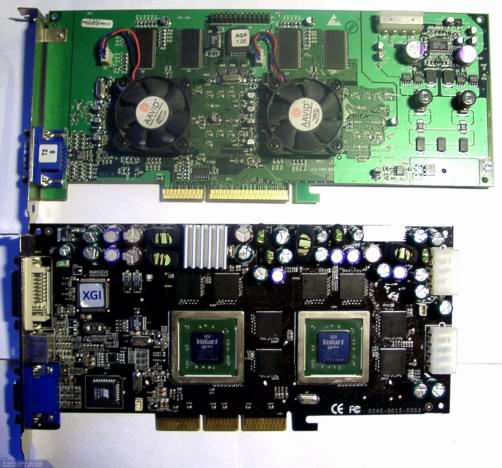

Voodoo 5 - 5500 byla hlavním proudem karet s čipsetem VSA-100. Využívala 2 čipů v režimu SLI, přičemž každý má svých vlastních 32MB SDR paměti. Karta je taktována synchronně na 166 MHz, přičemž bylo uváděno až 183 MHz (nesetkal jsem se, že by někdo uváděl, že měl s takto taktovanou kartou zkušenost). Karta podporuje FSAA 2x a 4x algoritmem Rotated-Grid Super-Sampling. Podporovány jsou také všechny T-Buffer efekty.

Dnes je možné tuto kartu v ČR sehnat za cenu kolem 1500Kč, ale obvykle je velmi rychle prodaná (mohl bych vyprávět :-(. Na ebay.com je stabilně tak 10-20 kusů na dražbě, obvykle se vydraží tak za 35$ (1000Kč). Taktéž na ebay.de se občas nějaká objeví, cena není o mnoho vyšší, za to je však v €. Dostupnost snižují platební podmínky.

Voodoo 5 - 5500 PCI se od svojí AGP kolegyně liší ve dvou prvcích. 1) PCI sběrnice; 2) nižší cena. Dnes je karta k sehnání, ale poměrně vzácně. Zhruba na každých deset AGP verzí připadá jedna PCI (kupodivu, PCI i AGP verze jsou zhruba stejně výkonné, ale cílené napadávání 3Dfx od nVidie směřované na nízkou podporu AGP v době Voodoo 3 pouze zmátlo uživatele, kteří pak preferovali dražší, ale stejně výkonnou (a dnes méně kompatibilní) AGP 2x provedení. Dnešní cena V5-5500PCI je vyšší, než u AGP verze, cca o 50% Jeden až dva kusy jsou většinou dostupné na ebay.com

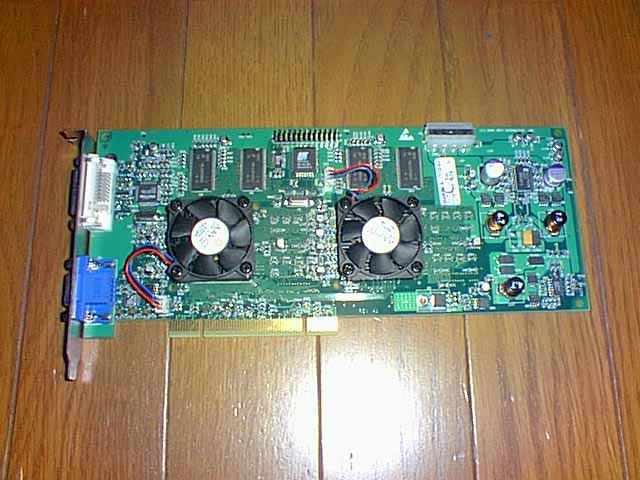

Voodoo 5 - 5500 MAC je ve své podstatě pět-tisíc pětistovka do PCI s osazeným DVI výstupem (samozřejmě včetně TMDS transmiteru). Karat je primárně určena pro počítače Apple Macintosh, ale po přeflashování BIOSu (za 5500 PCI) je možné použití i na PC. Tato karta je velice sběratelsky oblíbená; příčinou je DVI výstup, kompatibilita (PCI sběrnice) a asi nejhezčí krabice z celé V5 série.

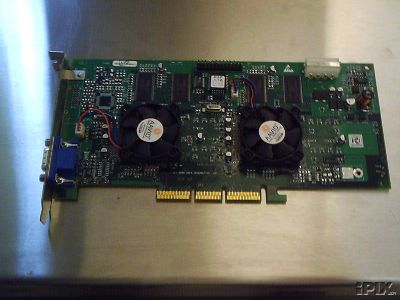

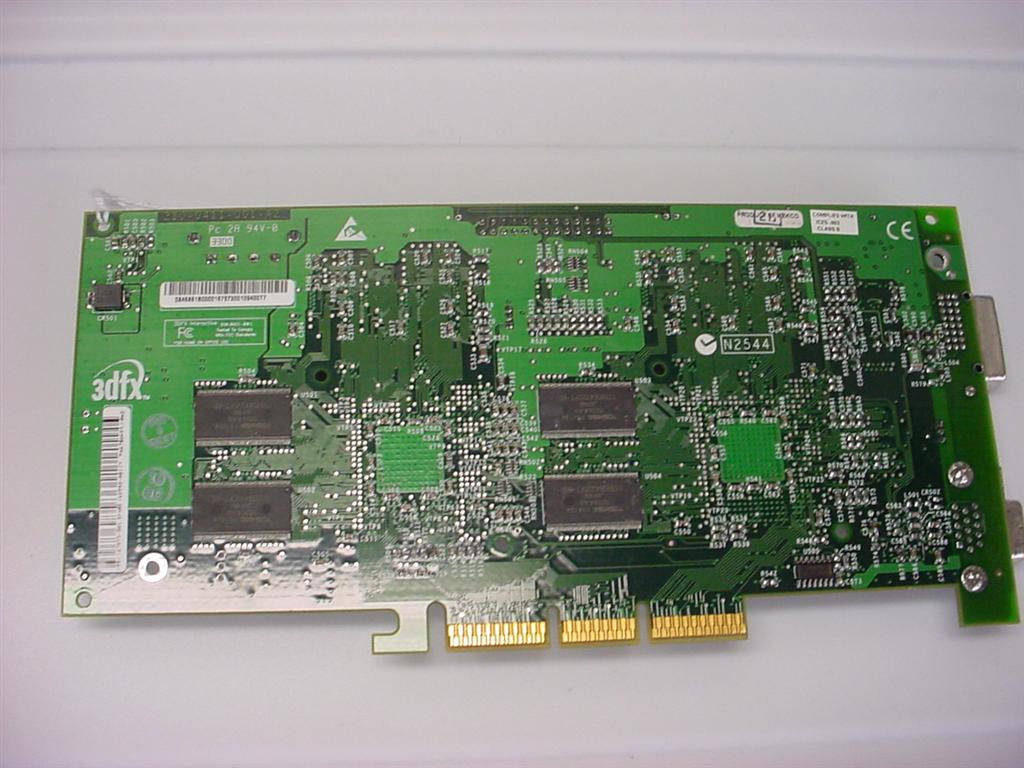

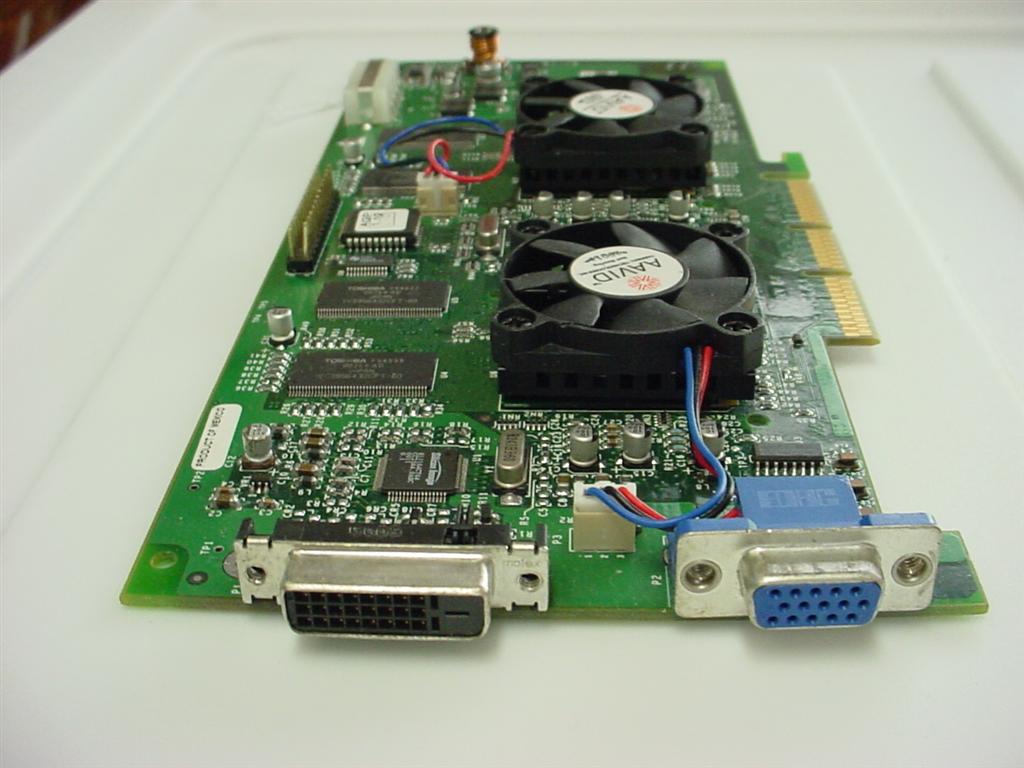

Tato karta měla být pravděpodobně modelem nahradícím původní Voodoo 5-5500 AGP(2). O 30mm kratší a s podporou AGP4 by byla výrazně kompatibilnější a lépe manipulovatelná. Bohužel se mi zatím nepodařilo zjistit příliš mnoho údajů. Existuje v provedení s DVI i bez DVI. Bývá označována jako Voodoo 5 - 5500 AGP4 či AGP4/DVI, ale osobně si nemyslím, že by oficiálně nesla tento název; odhadoval bych (minimálně pro DVI verzi) něco jako 5600 (?) či 5800 (?). Vzhledem k tomu, že byla ohlášena i Voodoo 5 AGP pro MAC, by mohlo jít právě o tento model.

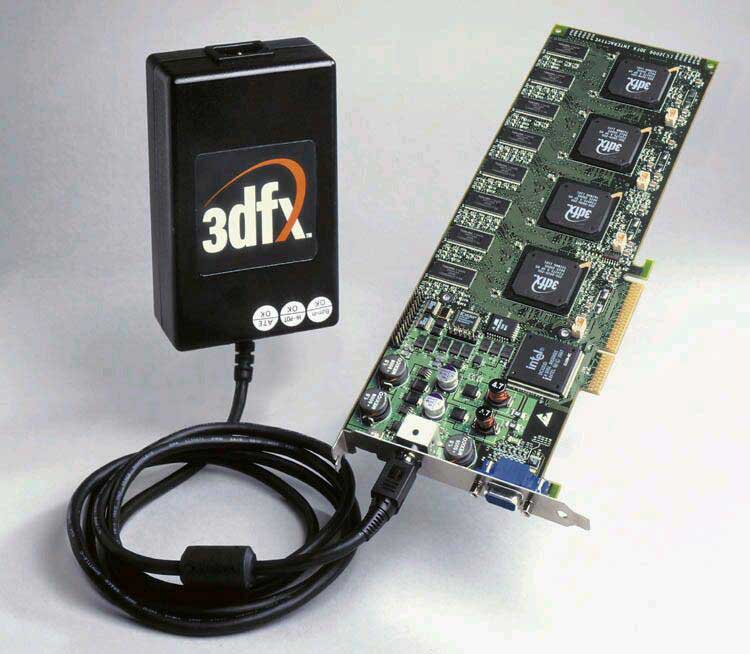

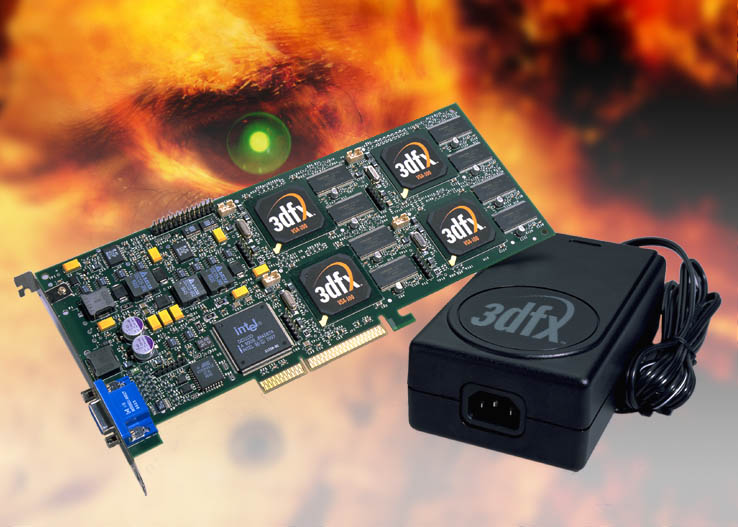

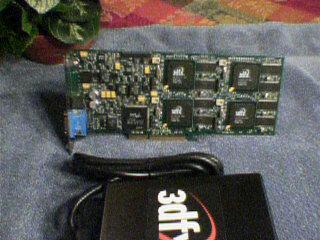

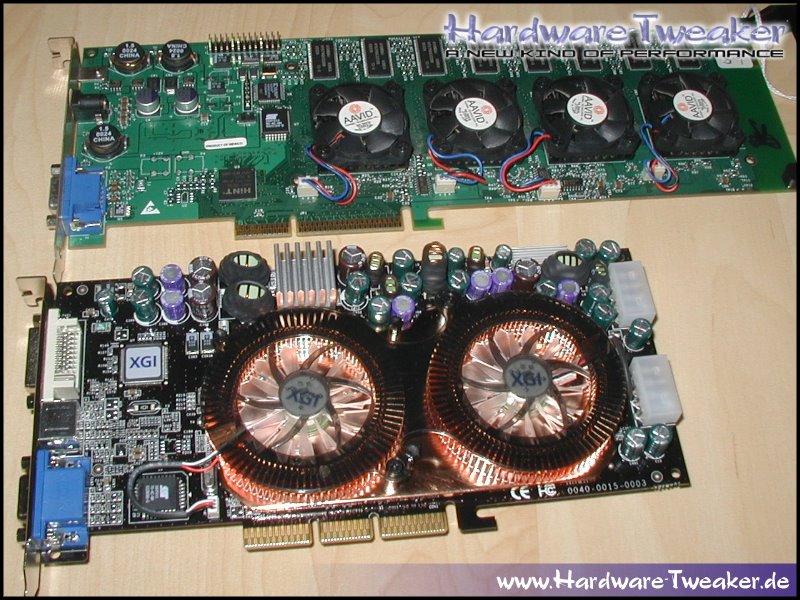

Voodoo 5 - 6000 se objevila až těsně před krachem společnosti. Vydání karty zpomalily problémové řadiče Intel, stejně tak jako jejich ovladače, které než Intel vychytal, byla 3Dfx "jednou nohou v hrobě". Při návrhu další revize karty už bylo od Intelu definitivně upuštěno a byl nahrazen čipem HiNT. Voodoo 5 - 6000 bylo možné získat jen na objednávku u 3Dfx; do obchodů se nedodávala. Oficiálně totiž vydána nebyla. Karta měla gigantický fillrate a umožňovala FSAA až 8x. Napájena byla speciálním 100W trafem, nazývaným "Voodoo Volts", které bylo součástí dodávky a jehož konektor se připojoval do zadního čela karty (na první pohled to vypadá, jako kdyby karta měla TV-out). (Samostatnou kapitolku věnouvanou tomuto tématu najdete zde.

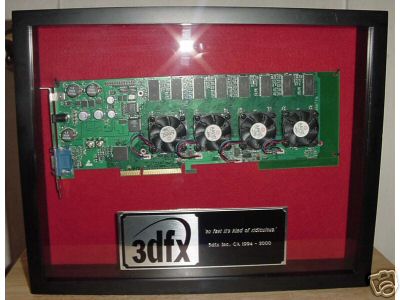

Karet bylo vyrobeno jen velmi malé množství (stovky ks). Dnes jsou velmi těžko dostupné a jejich cena se pohybuje kolem 600$. S prodejem Voodoo 5 - 6000 jsem se setkal jen párkrát. Některé případy najdete dole mezi obrázky, druhý patří k té velké sbírce prodané na ebay (2 kusy: prez. model + HiNT), jiný byl dražen samostatně (Intel).

Voodoo 5 - 6500 bývá označován prezentační model (čipy 2x2). Ten je sice nefunkční, ale přesto uvedu jeho parametry (resp. parametry, které by měl, pokud by fungoval - tedy ty, se kterými bylo počítáno pro prodávané karty). Není mi úplně jasné, proč je používán název 6500, když později byl používán "6000". Jediný důvod, který mě napadá, je, že by 6500 disponoval větším množstvím paměti... (což nemusí být pravda)

Revize V5 - 6x00

Když nebudu počítat prezentační model (2x2), který stejně nebyl funkční, pak existovaly celkem 4 revize Voodoo 5 - 6000.

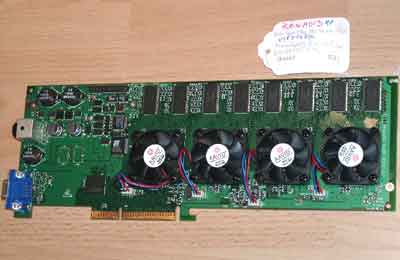

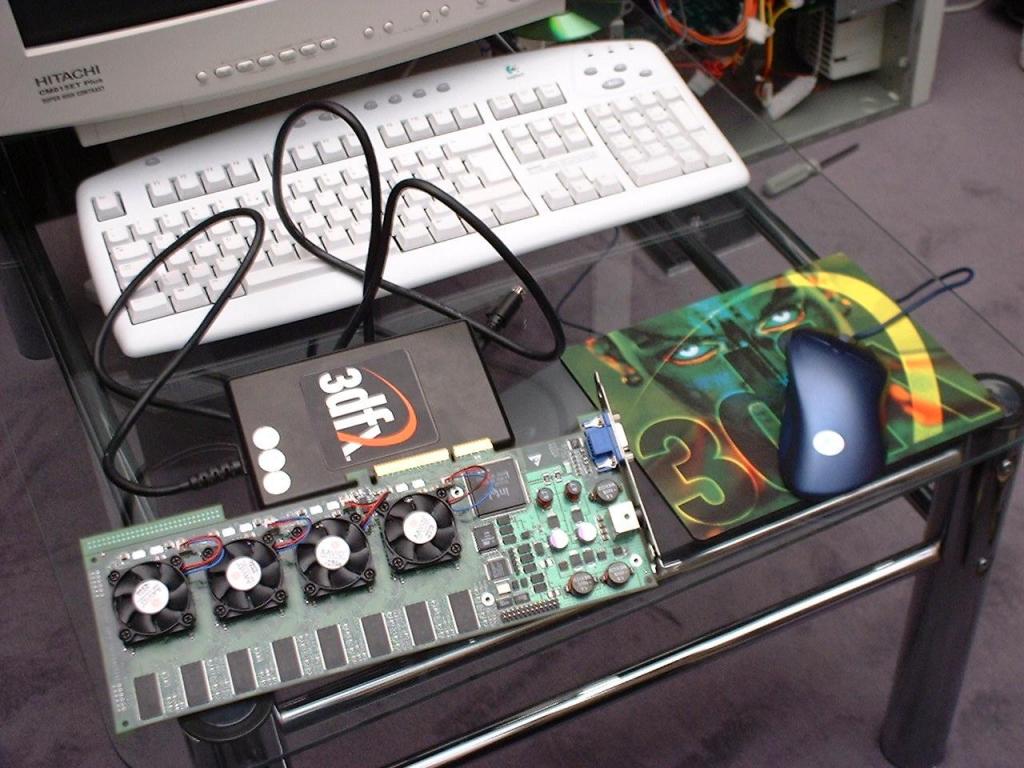

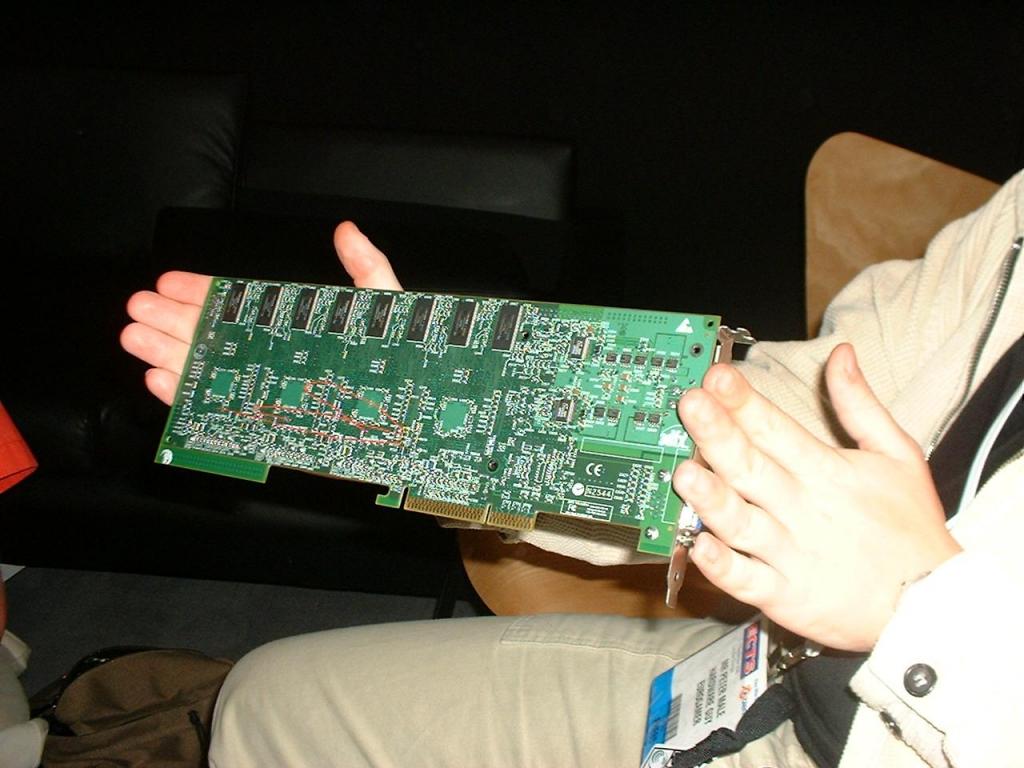

Nultá revize - prezentační vzorky. To jsou ty karty vyobrazené na propagačních materiálech a prezentované na výstavách. Jde jen o modely, takže jsou nefunkční. To ovšem neubírá na jejich ceně, obzvláště, když existují jen dva vzorky. Typické je rozložení čipů do čtverce; to ale nebylo v dalších revizích použito, neboť by PCB bylo extrémně nákladné. Tyto modely bývají často označovány jako Voodoo 5 - 6500.

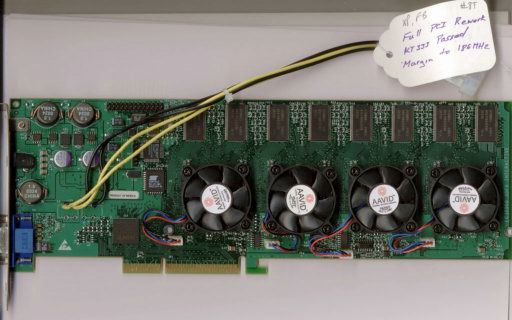

První revize byla určena především pro reklamní a předváděcí účely. Díky řadiči Intel nebyla schopna fungovat s většinou základních desek. Až poslední karty běžely na 166MHz. Mnoho kusů z této série také obsahovalo vadné napájecí obvody, takže po zapojení se karta sama odpálila. Existují i funkční karty, ale mnoho jich není. Karta je schopná běžet jen v kombinaci s Voodoo Volts, což je problém. Sehnat funkční trafo (většinou byla velmi poruchová) staršího typu (+12/-12V) a k tomu funkční kartu této revize je téměř nemožné.

Druhá revize, již s řadičem HiNT, byla taktována na 166 MHz, ale údajně se mohly objevovat problémy s FSAA.

Třetí revize již měla mnoho much vychytaných, ale zároveň existovalo mnoho různých verzí. Některé kusy dokonce taktované na 183 MHz. Mezi kartami této série jsou velké rozdíly, takže některé vůbec nefungují, jiné naopak běhají bez problému. Bylo jich vyrobeno více, ale funkčních je málo.

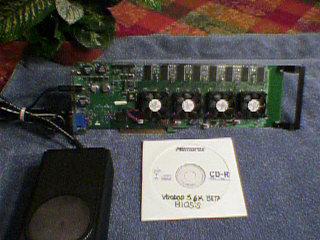

Čtvrtá (finální) revize již byla celkem bezproblémová a poslední karty (vzácné) běžely na 183 MHz. Šlo o poslední předprodukční vzorky (pozn.: někdy jsou rozlišovány jen tři revize karty, přičemž je buďto vynechávána první s řadičem Intel, nebo jsou poslední revize 3xxx -zde třetí a čtvrtá- považovány za jednu.

Pozn.: Na sérii Voodoo 5 - 6000 byly používány paměti od 5 do 6 ns. První revize, která běžela na "pouhých" 143 MHz disponovala poněkud zbytečně 5,4 ns moduly. Poslední revize, která standardně běží na 183 MHz, obvykle obsahuje "jen" 6 ns paměti.

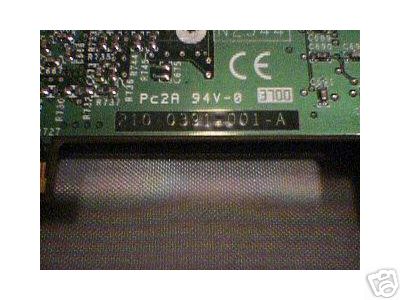

Ukázka kódů z několika karet:
