Voodoo 4
|

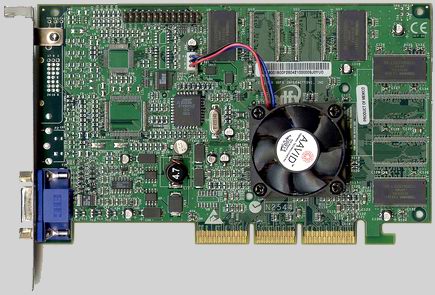

Voodoo 4 - 4500
|
| Základní info: |
| ohlášena: |
konec 1999 |
| vydána: |
< září 2000 |
| prac. název |
Napalm |
| jádro: |
166 MHz |
| 0,25 µm TSMC |
| 14 MTranzistors |
| paměti: |
166 MHz |
| 16-32 MB |
| 128 bit |
| trianglerate |
~10 MT / s |
| fillrate |
333 MPxl / s |
| 333 MTxl / s |
| RAMDAC |
350 MHz |
|
Podrobné informace o procesoru VSA-100, na němž je karta postavena, najdete zde.
Voodoo 4 byla bohužel poslední kartou, kterou 3Dfx stihla vydat.
Vyšla až po Voodoo 5 a byla situována
do oblasti mainstreamu/low-endu (ohlášena byla s V5, ale do obchodů se dostala až později).
Nebyla příliš úspěšná, protože jednak vyšla příliš pozdě a její poměr
cena / výkon nebyl ideální. Nabízela ale vynikající obraz a kvalitní technologie. Protože byla
založena na čipu VSA-100, přinášela vše, co Voodoo 5, krom efektů T-Bufferu (rychlost jednoho čipu by
nebyla dostačující) a AntiAliasing byl omezen na 2x.
Pokud hledáte
informace o Voodoo 4 - 4200, najdete je na stránce projektu Daytona.
Voodoo 4 je ale jednoznačně výkonnější, než karty typu nVidia RIVA TNT2 nebo Matrox G400. Dnes
je Voodoo 4 poměrně vzácná; je dokonce méně rozšířená než Voodoo 5-5500.
|
Technologie:
2D / Video:
128 bit grafické jádro
HW akcelerace přehrávání DVD (Planar to packed pixel conversion)
2048*1536 při 85 Hz jako maximální 2D rozlišení
3D:
full 32 bit rendering
32 bit color textures suport
24 bit FP Z-Buffer
8 bit Stencill Buffer
Textures Resolution up-to 2048x2048
Texture Compression DXT(1-5), FXT1, S3TC
Single-Pass Bilinear / Trilinear texture filtering
Single-Pass & Single Cycle MultiTexturing
Single-Pass & Single Cycle Bump Mapping
Alpha Blending
Line / Edge AntiAliasing
Flat / Gourard Shading
LOD MipMapping
Double Buffering
Advanced Triangle Setup Engine
Sub-Pixel & Sub-Texel Correction
Programmable Fog Effects
Edge AntiAliasing
Full Scene AntiAliasing - Rotated Grid SuperSampling 2x (default)
Programmable sample location (RG, OG...)
TAA possible
Možnosti / parametry:
AGP-4 (full Sideband support) / PCI
16 / 32 MB SDR (teor. ař 64 MB)
SLI kompatibilní (Voodoo 4 se ale vyráběla jen jednočipová)
API, rendering:
MS Direct 3D up-to 6.0 + new features
3Dfx Glide up-to 3.0
SGI OpenGL
|
Voodoo 4 - 4000 |
| jádro |
166 MHz |
| paměti |
166MHz |
| 16 MB SDRAM |
| trianglerate |
~ 10 MT / s |
| fillrate |
333 MTexel / s |
| RAMDAC |
350 MHz |
| sběrnice |
AGP 4 |
| výstupy |
D-Sub |
Voodoo 4 - 4000 měla být nejslabší kartou s VSA-100.
Oficiálně vydána nebyla, takže je velice málo rozšířená.
Obsahovala 16 MB paměti a (stejně jako všechny karty ze série Voodoo 4) podporovala AGP4.
|
|
Voodoo 4 - 4500 |
| jádro |
166 MHz |
| paměti |
166 MHz |
| 6 ns |
| 32 MB SDRAM |
| trianglerate |
~ 10 MT/s |
| fillrate |
333 MTexel / s |
| RAMDAC |
350 MHz |
| sběrnice |
AGP 4 / PCI |
| výstupy |
D-Sub |
Voodoo 4 - 4500 krom AGP 4 podporovala i sběrnici PCI, takže se
dala použít i do starších počítačů, které slotem AGP nedisponovaly (stejně se sice dala použít
i Voodoo5 - 5500 PCI, ale tu by starý systém zdaleka nedokázal využít a do starších case se nevešla.
|
|
Voodoo 4 - 4500 MAC |
| jádro |
166 MHz |
| paměti |
166 MHz |
| 6 ns |
| 32 MB SDRAM |
| trianglerate |
~ 10 MT/s |
| fillrate |
333 MTexel / s |
| RAMDAC |
350 MHz |
| sběrnice |
PCI |
| výstupy |
D-Sub, DVI |
Voodoo 4 - 4500 MAC je stejná karta, jako 4500 PCI, jen
s DVI navíc a jiným BIOSem.
|
|
Voodoo 4 - 4800 AGP |
| jádro |
166-183 MHz |
| paměti |
166-183 MHz |
| 64 MB SDRAM |
| trianglerate |
> 10 MT/s |
| fillrate |
333-366 MTexel / s |
| RAMDAC |
350 MHz |
| sběrnice |
AGP 4 |
| výstupy |
D-Sub, DVI, TV |
Voodoo 4 - 4800 již nevyšla.
Od verze 4500 se měla lišit především výstupem TV-out a DVI. Karta vychází ze
stejného PCB, jako V4-4500; to je ale plně osazeno (64MB, TV-out, DVI).
|
|
Voodoo 4 - 4800 PCI |
| jádro |
166-183 MHz |
| paměti |
166-183 MHz |
| 32 MB SDRAM |
| trianglerate |
~ 10 MT/s |
| fillrate |
333-366 MTexel / s |
| RAMDAC |
350 MHz |
| sběrnice |
AGP 4 / PCI |
| výstupy |
D-Sub, DVI, TV |
Voodoo 4 - 4800 PCI by pravděpodobně disponovala 32MB,
jde v podstatě o V4MAC s osazeným TV-out.
|
| Výrobci |
| 3Dfx |
Voodoo 4 - 4500 |
AGP 4 |
| PCI |
| PowerColor |
The Evil King 4 |
AGP4, TV-out |
| Voodoo 4 - 4500 (CV350) |
AGP 4 |
| Evate |
Voodoo 4 - 4500 |
AGP 4 |
| Chance |
Voodoo 4 - 4500 |
AGP 4 |
| Meditech |
Crash Voodoo 4 - 4500 |
AGP 4 |
| NIX (*) |
Voodoo 4 - 4500 |
AGP 4 |
| Speed |
Voodoo 4 - 4500 |
AGP 4 |
(*) ... kartu vyráběl PowerColor

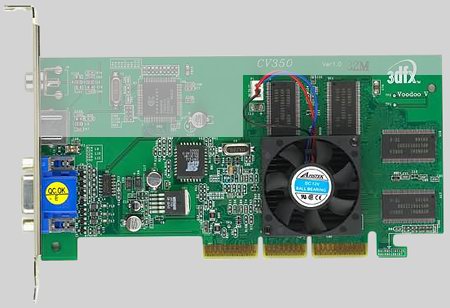

Návod na výrobu Voodoo 4 "L" z PowerColor EvilKing IV.
1) vezměte funkční Voodoo 4 - PowerColor EvilKing IV
2) odstraňte vyznačenou část
3) Vznikne "L" verze; přejetím přes obrázek můžete porovnat s originání "L"
Web no-X-files /ani jeho autor/ nenese zodpovědnost za výsledky tohoto postupu, ani
za možné škody způsobené hardwarem vytvořeným dle návodu; realizace popsaného postupu je na vlastní
nebezpečí!
| Obrázky: |
| prototypy, prezentační karty a nevydané modely |
|
Voodoo 4 - 4000 AGP. Oficiálně nevyšla; velice vzácná karta.
(220*145, 8kB) |
|
Tohle je reklamní obrázek na Voodoo 4 - 4500.
Protože v době prezentace ještě nebyla Voodoo 4 vyrobena, použila 3Dfx starší Voodoo 3 - 3500,
jejíž jádro přelepila nápisem VSA - 100.(738*527, 105kB) |
|
Voodoo 4 - 4500 PCI "beta-board"
(579*410, 130kB) |
|
Voodoo 4 - 4500 PCI "beta-board" s chladičem (tento kousek je součástí sbírky prodané
9.2.2004 na ebay za 2550$)
(320*240, 22kB) |
|
Voodoo 4 - 4500 PCI "beta-board" s chladičem (jiný obrázek)
(320*240, 19kB) |
|
Voodoo 4 - 4800. AGP4, TV-out (Conexant), DVI. Nebyla vydána.
detail 1
detail 2
(640*480, 100kB) |
|
Voodoo 4 - 4800. PCI, TV-out (Conexant), DVI (nebyla vydána)
detail
(800*600, 72kB) |
|
Verze BIOSu 1.11 ještě kartu označovala jako Voodoo 4 - 4500 TV/LCD
(400*300, 21kB) |
|
BIOS verze 1.18 již korektně kartu označoval jako Voodoo 4 - 4800
(400*300, 11kB) |
| built by 3Dfx |
|
Voodoo 4 - 4500 retail CD
CD (jiné); (380*380, 30kB)
(335*300, 19kB)
|
|
Voodoo 4 - 4500 AGP (AGP 1,5V, 32MB 6ns Toshiba)
retail pack; (1280*960, 345kB)
(1076*729, 189kB)
|
|
Voodoo 4 - 4500 PCI (32MB 6ns Toshiba)
hi-res front;(2048*1536, 804kB)
hi-res back;(2048*1536, 825kB)
retail; (1280*960, 287kB)
(1024*768, 103kB) |
|
Voodoo 4 - 4500 MAC. (PCI, DVI, bez TV-out)
hi-res front (1280*960, 178kB)
hi-res back (1280*960, 178kB)
MAC tools (637*315, 9kB)
(640*480, 51kB) |
| built by 3Dfx - "Made in China" |
|
Voodoo 4 - 4500 "Made in China" (32MB, Toshiba 6ns)
back, (1100*770, 160kB)
EvilKing IV (Made in Taiwan) vs. 3Dfx Voodoo 4 "Made in China", (774*924, 194kB)
(1100*754, 203kB) |
| PowerColor |
|

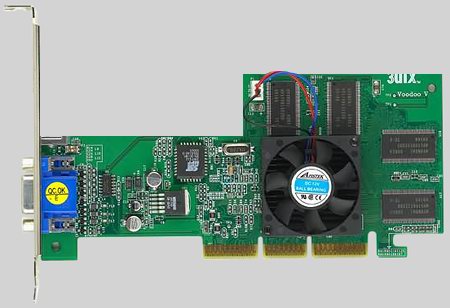

PowerColor - Voodoo 4 - 4500 "L" OEM (32MB, 6ns, Samsung)
(400*280, 31kB) |
|
PowerColor - EvilKing 4 (Voodoo 4 - 4500 32MB) - non-TV-out
model byl dostupný jen velmi krátce, nahrazen "L" verzí
box (front) (640*480, 60kB)
box (back) (640*480, 54kB)
(640*480, 55kB) |
|
PowerColor - EvilKing 4 TV-out (Voodoo 4 - 4500 32MB TV-out) - jediná oficiálně vydaná V4 s TV-out
retail, (1280*960, 263kB)
jiná verze krabice, (200*139, 12kB)
686*408, 41kB) |
| powered by 3Dfx - others |
|
Chance - Voodoo 4 - 4500
http://www.chance-i.co.kr/voodoo4k.htm
(160*125, 7kB) |
|
Evate - Voodoo 4 - 4500 (w logo)
(685*509, 184kB) |
|
Evate - Voodoo 4 - 4500 (w/o logo) (6ns Samsung)
cooler, (1000*750, 63kB)
jiný snímek, (800*600, 375kB)
(800*535, 374kB)
|
|

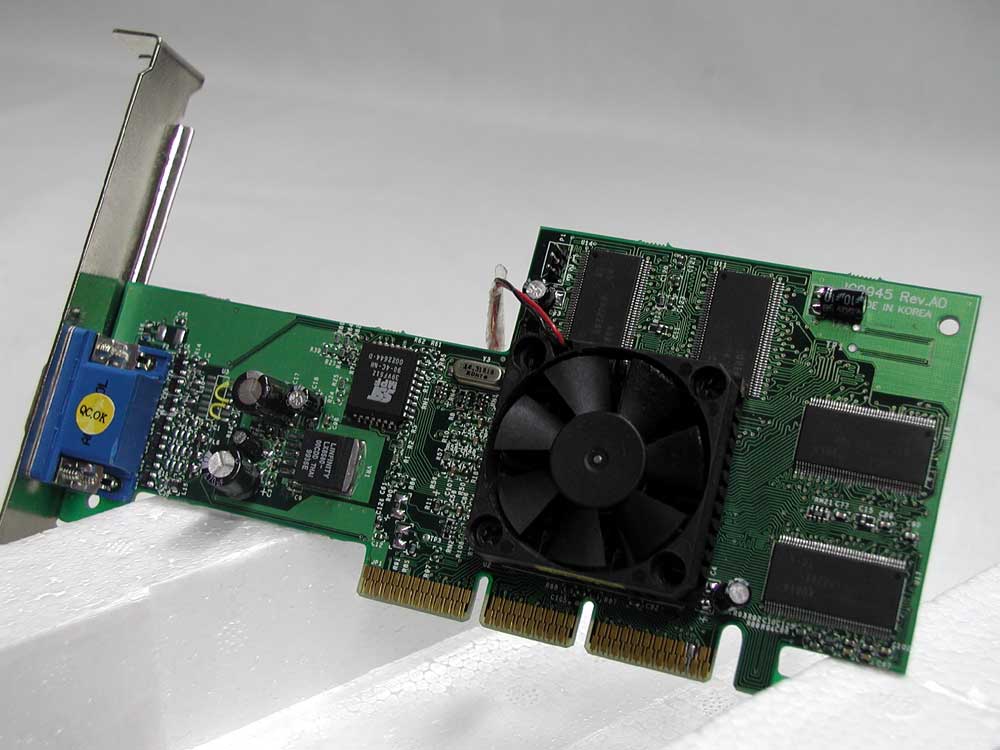

JaceTech - Voodoo 4 - 4500 (www.jace.co.kr)
jiný snímek; (1000*750, 70kB)
6ns Hyundai; (800*477, 267kB)
(800*507, 332kB) |
|
Meditech - Crash Voodoo 4 - 4500
Obdoba "Chance", ale s modrým chladičem (300*374, 21kB)
jiný snímek
CD
manuál
retail (550*506, 31kB)
core & RAM (300*165, 17kb) |
|
NIX - Voodoo 4 - 4500. AGP4.
Kartu vyráběl PowerColor
(236*165, 15kB) |
|
Speed - Voodoo 4 - 4500. AGP4
PCB totožné s PowerColor The EvilKing IV. Jen bez TV-out.
(385*272, 16kB)
|
|
Neznámá Voodoo 4 - 4500 (fake? / Axle?)
(1600*1200, 370kB)
|
|
|
|
|
 |
 |
 |
|
| Voodoo4 - 4500 AGP |
Voodoo4 - 4500 PCI |
Voodoo4 - 4500 PCI (MAC) |
|
|
|
