Daytona (Voodoo 4 - 4200 AGP4 / TV-out)

    Projekt Daytona běl být nástupcem Voodoo 4 a 5, lépe řečeno jejich upravené varianty. Lehce upravené jádro VSA-100 (označované jako VSA-101, méně často jako VSA-102, nebo také VSA-200) podporuje i DDR paměti. Čip byl vyráběn na 0,18 µM technologii, čímž klesla energetická náročnost. Při taktech okolo 166MHz pak stačí pasivní chladič; na druhé straně pak vzroste strop taktovací frekvence. V laboratořích 3Dfx bylo dosaženo na 0,18 µM Daytoně 270MHz.

    Samotné grafické karty byly plánovány k prodeji za 6 měsíců po vydání Voodoo 5. Ta se ale velice zdržela, takže později měly vyjít začátkem roku 2001, jako low-end doplněk k Rampage a jako náhrada Voodoo 5-5500. Karty měly být vybaveny jen 64-bit pamětmi, zato však DDR. Synchronní takt byl plánován na min. 200MHz, takže výsledný výkon je otázkou (je možné, že jednočipové karty by měly nižší frekvenci a zastávaly by roli lowe-endu a dvoučipová verze by byla taktovaná výše a nahradila by drahou Voodoo 5 - 5500; mainstream by pak byla jednočipová Rampage, hi-end Rampage+SAGE a ultra hi-end by zastávala dual-Rampage+SAGE. Zpět k Daytoně. Jednočipová varianta by byla k dispozici dříve a nazývána by zřejmě byla Voodoo 4 - 4200.

Voodoo 4 - 4200 měla nahradit Voodoo 4 - 4500. Existuje trojí provedení:

    • AGP, SDR, TV-out (Conexant)
    • AGP, DDR, TV-out (Conexant)
    • PCI, DDR, DVI
Výrobní náklady na Voodoo 4 - 4200 by byly 59$.

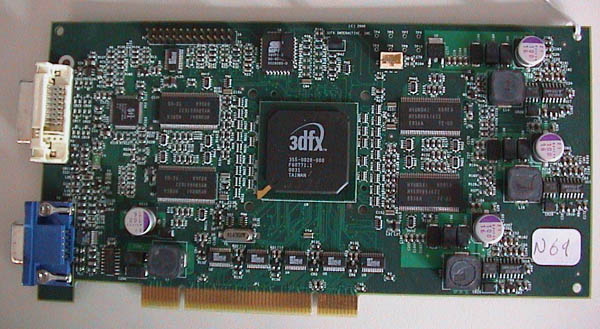

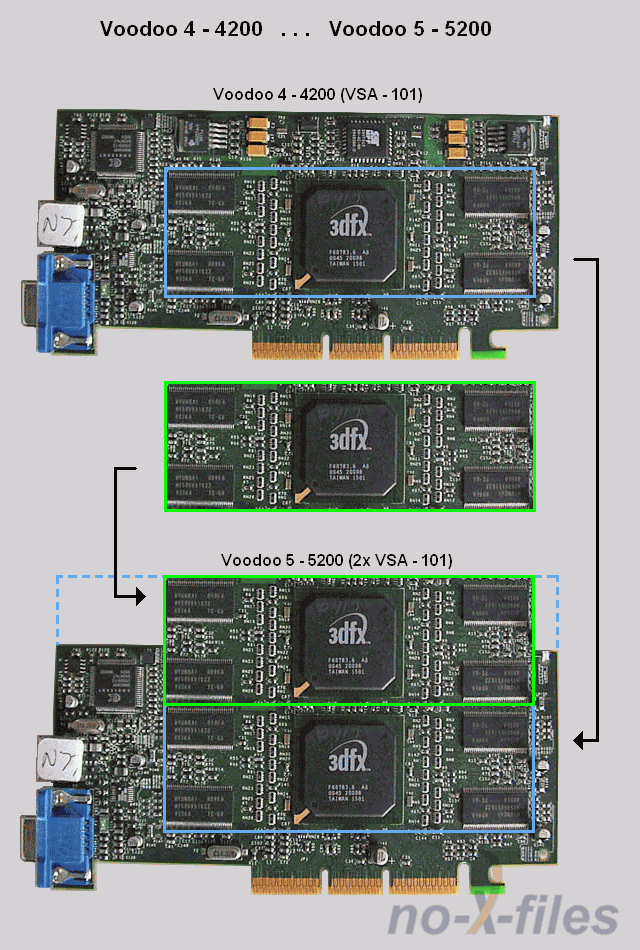

Voodoo 5 - 5200 měla nahradit Voodoo 5 - 5500. Návrhy této karty jsou hotové, 14 dní po uzavření společnosti měl být vyroben prototyp. PCB 5200 vychází z PCB Voodoo 4 - 4200 AGP, které bylo schválně navrženo tak, aby tento krok snadno umožnilo. Pokud se podíváte na obrázek (např. nahoře na této stránce), tak si všimnete, že PCB je velice úzké a čip s pamětmi je umístěn poměrně blízko u sebe. To bylo cílené. Jednoduchou úpravou je pak možné vytvořit Voodoo 5 - 5200. Nabízím jednoduché schéma:

A takhle nějak by pravděpodobně Voodoo 5 - 5200 vypadala. Samozřejmě jde jen o jednoduchou obrazovou montáž, ale jelikož nebyl vyroben ani prototyp, lepší obrázek už asi nebude (upd. 16.7.04: nevěřte mi, první méně povedenou fotomontáž jsem nahradil za lepší - ať žije mspaint! :-). Podle mého odhadu by PCB bylo dlouhé 165-170mm (t.j. jako ATi Radeon 256) a široké 100-105 (jako Kyro II od Hercula), tudíž žádná velká karta. Důvodem, proč chtěla 3Dfx přistoupit k tomuto kroku je snížení výrobních nákladů, snížení energetické spotřeby (nebyl by zapotřebí přídavný napájecí konektor) a menší karta, která zabere méně místa a snáze se s ní manipuluje.
