Asi už se z toho zblázním =-O viz obrázek ;-) (3dfx hw pics)

Příspěvek od **no-X** » pát bře 18, 2005 12:25 am

Jestli pro vás i nadále budu hledat obrázky neznámých 3Dfx karet, tak nemohu ručit za svůj psychický stav. S radostí, že už máme přehled téměř všech prototypů jsem dnes narazil na tohle

(kliknutím zvětšíte)

Což mě přesvědčuje, že jakákoli kombinace jakéhokoli 3Dfx čipu s jakýmkoli 3Dfx PCB a libovolným množstvím paměti je možná

wizzy · Příspěvek od **wizzy** » pát bře 18, 2005 8:29 am

Tak tt je fakt maso. Něco jsem poznal, něco ne, ale co mě dostalo, tak je ta "průchozí" 5500. A nevíte někdo, co je to za karty přibližně uprostřed v té horní polovině? Mají jeden (VSA?) chip a potom tři neosazený místa na bůhví co?

Příspěvek od **no-X** » pát bře 18, 2005 10:09 am

wizzy píše:Tak to je fakt maso. Něco jsem poznal, něco ne, ale co mě dostalo, tak je ta "průchozí" 5500.

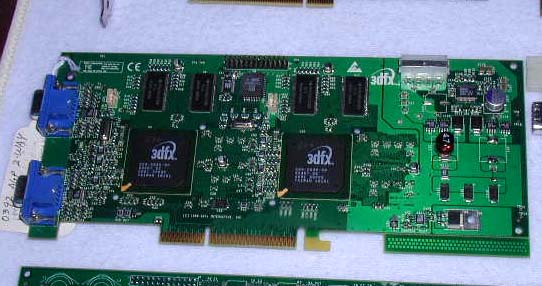

Myslíš Voodoo 5 - 5500 dual-head?

Obrázek

wizzy píše: A nevíte někdo, co je to za karty přibližně uprostřed v té horní polovině? Mají jeden (VSA?) chip a potom tři neosazený místa na bůhví co?

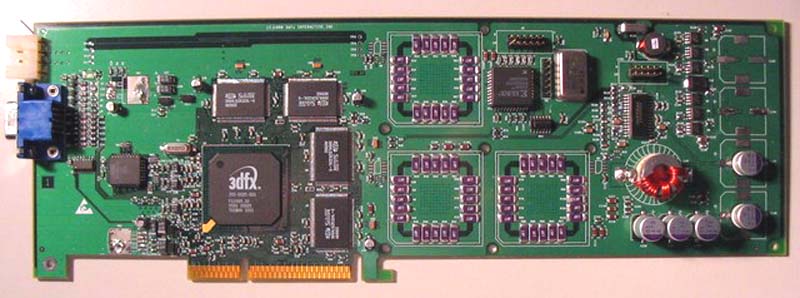

Toto?

Už jsem to zjistil

Je to speciální Voodoo3 sloužící na zátěžové testování zdrojů pro Voodoo 5 - 6000.

Oblak · Příspěvek od **Oblak** » pát bře 18, 2005 10:25 am

no, máme se ještě hodně co učit....

wizzy · Příspěvek od **wizzy** » pát bře 18, 2005 10:48 am

no-X píše:Myslíš Voodoo 5 - 5500 dual-head?

Dualhead? Woow....

no-X píše:Už jsem to zjistil Je to speciální Voodoo3 sloužící na zátěžové testování zdrojů pro Voodoo 5 - 6000.

A proč V3? Tam bych čekal něco založenýho na VSA... Každopádně to jsou parárdní raritky

Mňam

Příspěvek od **no-X** » pát bře 18, 2005 10:50 am

To po mě chceš moc

Ale asi byla levnější a teoreticky se to mohlo používat ještě předtím, než se výroba VSA-100 rozjela, nevím, to je moje hypotéza.

Příspěvek od **no-X** » pát bře 18, 2005 11:31 am

Už vím, co mi to připomíná:

wizzy · Příspěvek od **wizzy** » pát bře 18, 2005 11:43 am

Hehe...
[joke] Takže každej zákazník, kterej si pořídí něco od NVidie, je vlastně takovej betatester

[/joke]

Jo hele, to V5500 dualhead - jak to bylo řešený? Každý chip měl svůj výstup - pak by to byly vlastně dvě V4 na jedné kartě - nebo to umělo pracovat v SLI a současně v dualheadu? Vím, že VSA uměl TV-out, ale uměl i dualheadový fíčurky a la Matrox? (roztažení plochy na dva monitory, atd...)

Příspěvek od **no-X** » pát bře 18, 2005 11:55 am

No, podrobnosti nevím, ale jsou dvě možnosti:

1) oba výstupy obstarává jeden čip = na obou výstupech se musí zobrazovat totéž (VSA-100 má jeden RAMDAC a na PCB - alespoň z téhle strany - žádný další není)

2) každý výstup je propojen na jiný čip = teoreticky nezávislé obrazy...

Zkusím se optat.

Příspěvek od **Vykupitel** » pát bře 18, 2005 2:30 pm

Tak to Jindra rikal,ze by se musel zmenit BIOS a i karta,aby se z treba V5 MAC udelala dualhead karta. 1xVSA= 1xvystup.
No ale pekny kousky

Příspěvek od **no-X** » pát bře 18, 2005 2:48 pm

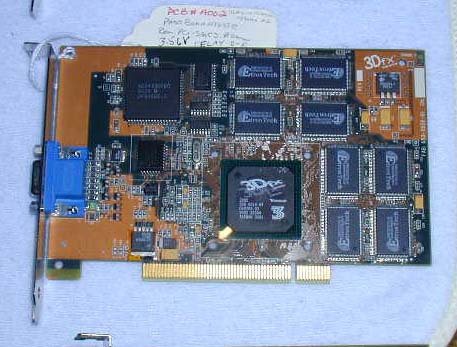

Další zajímavá - Voodoo 3 beta s neznámým velkým čipem:

Obrázek

Příspěvek od **no-X** » pát bře 18, 2005 3:56 pm

Nové ifno ohledně toho čipu na v3-beta:

ADV473KP80
9839 (this is the chip date I assume)
OF94525.1

CMOS 135 MHz True-Color Graphics Triple 8-Bit Video RAM-DAC

http://www.alldatasheet.co.kr/datasheet ... 3KP80.html

Takže RAMDAC, ale proč?

T613 · Příspěvek od **T613** » pát bře 18, 2005 4:29 pm

u me vitezi jednoznacne toto 8)
Obrázek

akorat to ma jednu muchu

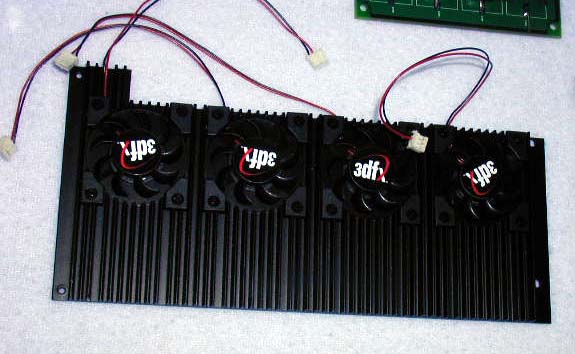

nevim kam chteli zapojit ty 4 konektory od fanu kdyz tim chladicem zakryli ty co jsou na PCB vga

Příspěvek od **no-X** » pát bře 18, 2005 4:41 pm

Nejdřív zapojíš, pak přiložíš chladič

Pro ostatní: to má být beta-verze chladiče na Voodoo 5 - 6000

ad V3 s RAMDACem: Vzhledem k tomu, že je to velice stará karta -9902- (i když ne nejstarší V3) jsme dali dohromady takovou teorii: První revize čipu mohly mít poškozený RAMDAC, a protože byl nedostatek funkčních čipů a bylo třeba provádět určité testy, byly připraveny tyto karty s externím RAMDACem, aby bylo vůbec na čem běhat

-HoNY- · Příspěvek od **-HoNY-** » pát bře 18, 2005 5:09 pm

no-X píše: Vzhledem k tomu, že je to velice stará karta -9902- (i když ne nejstarší V3) jsme dali dohromady takovou teorii: První revize čipu mohly mít poškozený RAMDAC, a protože byl nedostatek funkčních čipů a bylo třeba provádět určité testy, byly připraveny tyto karty s externím RAMDACem, aby bylo vůbec na čem běhat

něco podobnýho jako u prototypu Spectre 1000 + konektor pro korekci impedance výstupního D-SUB?

//edit: ten tester V-volts: ty obdelnicky jsou SMD odpory a ctverec mezi nimi slouzi jako rozvadec tepla?

Příspěvek od **no-X** » pát bře 18, 2005 5:25 pm

-HoNY- píše: //edit: ten tester V-volts: ty obdelnicky jsou SMD odpory a ctverec mezi nimi slouzi jako rozvadec tepla?

To po mě chceš moc

To ti nepotvrdím, ani nevyvrátím - jsem rád, že se mi povedlo zjistit, k čemu to slouží jako celek

T613 · Příspěvek od **T613** » pát bře 18, 2005 6:22 pm

no-X píše:Nejdřív zapojíš, pak přiložíš chladič

to tezko, ten konektor je 2x vyssi nez GPU

Příspěvek od **no-X** » pát bře 18, 2005 6:26 pm

Jo takhle to myslíš - ale to vůbec nevadí, může být klidně 5x vyšší

Podívej se na to ještě jednou - ten chladič totiž vůbec konektory na PCB nepřekryje. Všimni si, že je jakoby vyříznutý.

Příspěvek od **no-X** » pát bře 18, 2005 7:54 pm

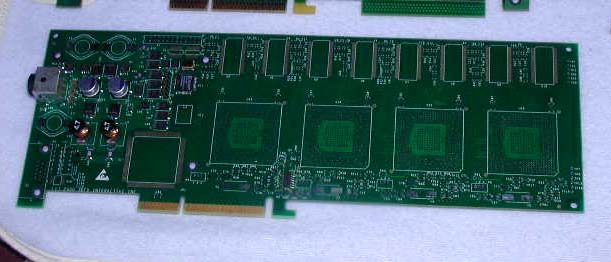

Voodoo 5 -6000 revize 1 PCB (dodělej doma

)

ps47 · Příspěvek od **ps47** » pát bře 18, 2005 8:09 pm

*beep*..//system overload.implosion imminent.terminating.//..*zapp*
