Přehled revizí Voodoo karet

[no-X]

Začal jsem dávat dohromady přehled revizí 3Dfx karet (V3, V4, V5). Zatím jsem se zaměřil na Velocity 100, ale chtěl bych postupně dát dohromady i ostatní karty.

Pokud máte nějaký ten HW (V3/4/5) doma a chtěli byste mi pomoci, můžete mi napsat sem do tématu typ karty a revizi:

např. Voodoo 3 - 2000 PCI, rev. A2, 4566 (a pokud poznáte typ pamětí, neuškodilo by to - např. 6ns Hyundai)

Kde ty čísla vyčtu:

Označení revize (písmeno) je obvykle na přední straně PCB a je vyraženo přímo v PCB. Číslo je obvykle někde poblíž natištěno bílou barvou. (pouze u některých Voodoo4 PCI a MAC lze najít jen písmeno, číslo chybí)

Např.:



A druhá část je 4-místné číslo končící dvojčíslím "99" nebo "00"; např.
2700 a znamená, kdy byla karta vyrobena (27 týden roku 2000). Jediný problém bývá u V3-3500, kde je toto čílso částečně překryto u panelu s konektory.

Zatím jsem dal dohromady toto:




A zjistil jsem jednu zajímavost: původně jsem se domníval, že 3Dfx skončila s výrobou karet (pro prodeje) někdy ve 37 týdnu, ale tenhle obrázek Voodoo3, která pochází ze 46 týdne, tzn. konec roku, mě přesvědčil, že zřejmě vyráběla mnohem déle.





Takže máte-li chuť mrknout na nějakou kartu a opsat číslo revize, budu rád

[Vykupitel]

PCI Daytona:
210-0419-001 A1 rev. 3900 RAM Hyunday 6ns

[no-X]

Díky!

[osckhar]

Haló,

PCI DAYTONA 16Mb 'IBM'
(Rev. A1 4600 210-0424-001-A1) MEM ASCEND 6ns

[osckhar]

@ no-X,

If you need more samples, here some cards of my 3Dfx Collection:

3Dfx Velocity:
3Dfx Velotity 100 8Mb SGRAM EliteMT 7ns, Bios 2.15.05 (Rev.A3 / 3999 210-0383-001-A0) From France.
3Dfx Velotity 100 8Mb SGRAM SIEMENS 5.5ns Bios 2.15.06 (Rev.A3 3599 210-0380-001) Include CD Original Velocity 100. From GERMANY
3Dfx Velotity 200 16Mb SGRAM EliteMT 7ns (Rev.A3 / 2799 210-0380-001) From FRANCE
3Dfx Velocity 200 16Mb SGRAM INFINEON 5'5ns (Rev.A02 / 3799 210-0383-001-A0) From ITALY

Voodoo3
*2 Voodoo3 2000 PCI SGRAM SEC 5.5ns (Rev D 1700 / 210-0382-004) From USA, Bought New.
*Voodoo3 2000 PCI SDRAM 7ns (Rev.2 1699) From SPAIN
Voodoo3 2000 STB AGP 16Mb SDRAM LGS 7ns (Rev C 2399) From SPAIN
Voodoo3 3000 STB AGP TV-OUT 16Mb SDRAM HYUNDAY 5.5ns (Rev.C4 /4199 210-0364-003) From SPAIN 'My first 3Dfx Card, Bought New'
Voodoo3 3000 STB AGP TV-OUT 16Mb + Box Original From AUSTRIA.
*Voodoo3 3000 PCI 16Mb SDRAM HYNDAY 5.5ns (Rev2 4599) From USA.
*Voodoo3 3000 PCI 16Mb SGRAM EliteMT 5.5ns (Rev.C 0400 210-0382-003) + Box Original From UK
Voodoo3 3500 TV-TURNER16Mb SDRAM HYUNDAY 5.5ns (Rev B 210-0371-002), From SPAIN
* Voodoo3 3500 COMPAQ NOT TV-TUNER HYUNDAY 5.5ns (Rev A 4599 210-0369-001) From Canada

Voodoo3 MAC VILLAGETRONIC
MAC Picasso 960 PCI 16Mb SGRAM 2 TV-OUT5ns (V3-V1.0) From GERMANY
*MAC Picasso 870 PCI 16Mb SGRAM 2 TV-OUT 5.5ns (V3-V1.3) 0002 From AUTRIA

Voodoo4:
Voodoo4 4500 AGP 32Mb SDRAM TOSHIBA 6ns (RevA0 3300 210-0416-001-A0) + Box Original From SPAIN.
Voodoo4 4500 AGP 32Mb SDRAM HYUNDAY 6ns (RevA0 3300 210-0416-001-A0) From GERMANY
Voodoo5 4500 PCI 32Mb SDRAM SAMSUNG 6ns (RevA 3700 210-0403-001 ) From CANADA 'Bought New'.

Voodoo5:
2 Voodoo5 5500 AGP 64Mb SDRAM HYUNDAY 6ns + Box Original From GERMANY
Voodoo5 5500 PCI 64Mb SDRAM 6ns + Box Original, From UK 'Bought New'.
Voodoo5 5500 MAC/PC DVI-OUT 64Mb SDRAM TOSHIBA 6ns (Rev A1 3100 210-0414-001-A1) From UK

Voodoo POWERCOLOR:
Voodoo3 2000 AGP TV-OUT EvilKing3 16Mb SDRAM 7ns (0103 rev.1.0 228M095B) From USA
2 Voodoo3 3000 AGP Evilking3 16Mb SDRAM C.P. 6ns (C355A Ver: 3A) From USA
Voodoo3 3000 AGP Tv-Out EvilKing3 16Mb SDRAM 5'5ns (3892C719 C355A Ver: 2.0 0039) From SPAIN
Voodoo4 4500 AGP TV-OUT 32Mb SDRAM HYUNDAY 6ns (CV350 Ver1.0 0051) + Box Original From SPAIN.

Prototypes:
* DAYTONA V4-2 4200 PCI 16Mb DDR ASCEND 6ns Chip VSA-101 (Rev. A1 4600 210-0424-001-A1. From USA

[no-X]

EXCELENT!

Thanks, I will ad it to the list...

[no-X]

Takže nahoru hážu novou verzi... (to co je šedě, nemám potvrzené...)

[Vykupitel]

Daytona AGP+TVout
210-0428-001 A0 rev. RAM Hyundai 6ns

Tato karta ma zatim nejvyssi modelove cislo mimo Rampage: 210-0434-001 A1. Samsung 6ns

[no-X]

Hlavně že si rozumíme . Přidám ji taky. Modelový čísla ale do tabulky asi dávat nebudu, jednak by to myslím byl dost zmatek a taky by to byla nekonečná práce....

[ghost]

V3 2000 PCI rev. A1 ??? 6ns EtronTech

[Vykupitel]

Pripominam: Rampage: 210-0434-001 A1. Samsung 6ns

[no-X]

Určitě?
http://www.no-x-files.webz.cz/download/ ... 80x960.jpg
Ten začátek sedí, ale paměti...

[Vykupitel]

Ano, myslim tim ten co je v Italii, co ma cooler napevno.

[no-X]

Aha
Takže tenhle je na tom (alespoň co se pamětí týče) líp

[Vykupitel]

Urcite, ten italskej bezi na 200/200 a tenhle (jestli mas vyfoceny listecek) tak byl passed mem 220MHz (nebo 233 uz nevim presne)

[no-X]

Update, nahoru jsem hodil novou verzi...

[Vykupitel]

Kde jsi prosimte vzal u te AGP Daytony rev. 4100 A0 ? AGP Daytony tohle cislo vubec nemaji. Mas nejakou fotku? Rad bych to srovnal.

[no-X]

Z hlavy už to všechno nevím, ale zřejmě z 3dfxzone.it. Omrknu to.


Edit: http://www.3dfxzone.it/enboard/topic.as ... hichpage=2

Rolo01:

I just checked the daytona
Rev. A0 on a 4100 pcb...

Už tomu asi rozumím, Rolo nepsal, že je AGP, to psal až Obi-Wan a pravděpodobně to blbě odhadl .

[Vykupitel]

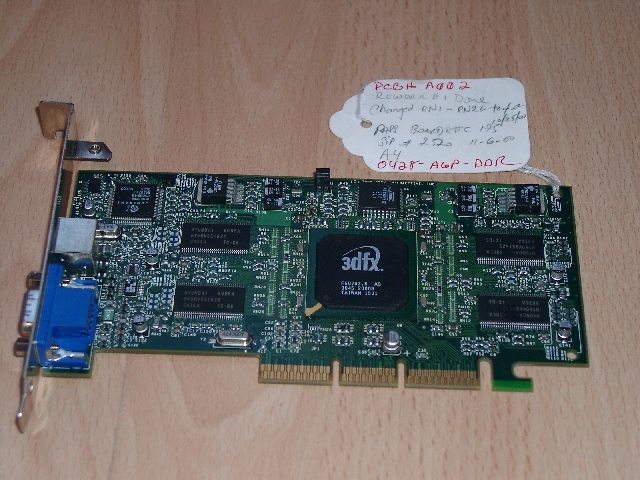

Prijde mi to divne, Rolo01 ma AGP Daytonu: http://www.3dfxzone.it/public/uploaded/ ... aytona.jpg

A to by byla asi prvni s cislem tydne.

[no-X]

No, tak to je opravdu zajímavý...
