Banshee
|
Banshee 16MB
|
| Základní info: |
| vydána: |
22.6. 1998 |
| jádro: |
100-125 MHz |
| 0,35 µm |
| 4 MTranzistors |
| paměti: |
100-125 MHz |
| 128 bit |
| 8-16MB |
| 16MB typ. |
| trianglerate |
4 MT / s |
| fillrate |
100-125 MPxl / s |
| 100-125 MTxl / s |
|
Banshee byla druhou kartou 3Dfx, která kombinovala 2D a 3D na jedné desce.
Tentokrát ale nebylo nic ponecháno náhodě a 2D i 3D jsou implementovány v jednom čipu kompletně navrženém
společností 3Dfx. 2D jádro bylo postaveno přesně podle požadavků trhu.
3Dfx nemělo z čeho vycházet, tak bylo postupováno
podle výčtu funkcí a schopností, které má kvalitní grafická karta podporovat (v podstatě jde o 2D jádro tehdejší
Rampage). A tak nová Banshee
obsahovala 128 bitovou BitBlit jednotku s plnou podporou Windows GDI. K tomu ještě hardwarová podpora
pro MPEG/DVD a hardwarový overlay včetně hardwarového up/downscaleru pro video (konkr. HW precise bilinear resample filter).
Podpora 250MHz RAMDACu se třemi nezávislými PLL umožňuje v kvalitě výstupu konkurovat i Matroxu (G200), kterého
poráží i ve výkonu 2D jádra (jde tedy o nejrychlejší 2D kartu). Při vývoji procesoru bylo počítáno
i s podporou video vstupu a výstupu. A to včetně transportu komprimovaného videa. Referenční
karta obsahuje konektory jak pro video výstup, tak pro vstup. Funkční je ale pouze video-out. Pro video-in je k dispozici
zásuvný modul s digitalizačním obvodem Philips SAA 7110, který se připojuje ke dvojici konektorů na kartě.
To jsou VIP (Video Input Port; který taktéž slouží k připojení některých typů TV karet a HW DVD dekodérů)
a VMI (Video Module Interface, neboli MEDIAPORT; to je ten černý konektor). Digitalizační obvod komunikuje, přijímá signál
a odesílá data přes VMI.
Banshee sice obsahuje částečnou HW podporu pro DVD (scaler, colorspace conversion), ale pokud by byl příliš slabý procesor,
nemuselo by být přehrávané video plynulé.
I na to bylo pamatováno. Ke kartě byl vyráběn i plně hardwarový DVD dekodér, opět v podobě zásuvného modulu
do dvojice VIP a VMI. Komprimovaný obraz proudil přes sběrnici do jádra karty, které ho odeslalo přes VMI port
do dekodéru a ten zpět přes VIP do jádra, které s ním zacházelo jako s běžným videem.
3D akcelerátor Banshee vycházel z Voodoo 2. Problém byl, že 2D jádro, protože bylo velice kvalitní,
bylo také velice drahé. Chipset Voodoo 2 byl taktéž velmi drahý, což nutilo 3Dfx přistoupit ke kompromisu. Tím bylo vynechání
jedné texturovací jednotky, tedy 1/3 čipsetu Voodoo2. Pro kompenzaci této "újmy" bylo přistoupeno k několika krokům.
Synchronní taktovací frekvence byla zvýšena (na 100-125)MHz, byl přepracován paměťový řadič a přidán 256bit interní buffer-system
pro optimalizaci práce řadiče. Taktéž BIOS i ovladače karty 3Dfx plně přizpůsobila rozmáhajícímu se
API Microsoft Direct 3D.
Banshee se dokonce dočkala i integrace do základní desky, bližší informace níže (u obrázku).
|
Technologie:
2D / Video:
128 bit grafické jádro (BitBlit)
HW Bresenham line-drawing engine
DVD hardware asist (DeInterlacing, H/V Bilinear ReSample Filter)
HW Bob / Weave DeInterlacing
Double / Triple Buffering of incoming video
Packed / Planar YUV 4:2:2
HW Color-Space Conversion
2048*1536 maximální 2D rozlišení
3D:
Single-Pass Bilinear texture filtering, Trilinear filtering
Bump Mapping (Embossed Bump Mapping)
Alpha Blending (výchozích i zpracovaných pixelů)
Full-Scene Line / Edge AntiAliasing
Flat / Gouraud Shading
LOD per-pixel MipMapping
Z-Buffering (16bit integer / FP)
24bit rendering dithered to native 16bit RGB
Color expansion of 16bit colors to display near 24bit quality
Double Buffering
HW Triangle Setup Engine
Sub-Pixel & Sub-Texel Correction
Programmable Fog Effects
Paletized & Compressed Textures
Transparency & Chroma-Key with color mask
Per-pixel table based fog/haze effects
Možnosti / parametry:
AGP1 (AGP 0.0) + Sideband / PCI 2.1
8 / 16 MB SGR / SDR
API, rendering:
MS Direct 3D
3Dfx Glide
SGI OpenGL
| Výrobci |
| výrobce |
karta |
port |
RAM |
lat. |
clocks |
TV / 3D |
VMI / VIP |
| 2the MAX |
Banshee |
PCI |
16MB SD |
7 ns |
100 / 100 |
- / - |
+ / + |
| 3DeMON |
PV-810 |
AGP |
16MB SG |
|
|
? / ? |
? / ? |
| 3Dfx |
ref. Banshee |
AGP |
16MB SG |
|
|
+ / + |
+ / + |
| PCI |
16MB SG |
|
|
+ / + |
+ / + |
| A-Open |
PA 2010 |
AGP |
16MB SD |
|
|
- / - |
+ / + |
| A-Trend |
Helios 3D Banshee (APG-2486) |
AGP |
16MB SG |
8 ns |
|
- / - |
+ / + |
| ATG-2485 |
AGP |
16MB |
|
|
|
+ / + |
| Acorp |
A-392 |
AGP |
16MB SD |
|
|
- / - |
+ / + |
| Addonics |
Raptor Banshee |
AGP |
16MB SD |
|
|
- / - |
+ / + |
| Anubis |
Typhoon 3D Maxima |
AGP |
16MB SG |
|
|
- / - |
+ / + |
| PCI |
16MB |
|
|
? |
? |
| APAC |
Banshee (ATG-2485) |
AGP |
16MB SG |
|
|
- / - |
+ / + |
| Asus |
V3200/8M |
AGP |
8MB SG |
|
|
- / - |
+ / + |
| V3200/16M |
AGP |
16MB SG |
8 ns |
100 / 100 |
- / - |
+ / + |
| Axle |
Banshee (Axle st.) |
AGP |
16MB SG |
7 ns |
|
- / - |
+ / + |
| Axle / TD |
Banshee (Axle PCB) |
AGP |
16MB SG |
7 ns |
|
- / - |
+ / + |
| Biostar |
Banshee |
AGP |
16MB SD |
|
|
- / - |
- / - |
| ColorMAX |
VA-513 |
AGP |
16MB SG |
10 ns |
|
- / - |
+ / + |
| ColorMaster |
VoodooMania Banshee
(ATG-2485) |
AGP |
16MB SG |
|
|
- / - |
+ / + |
| Creative |
3D Blaster Banshee CT6750 |
AGP |
16MB SG |
8 ns |
100 / 100 |
- / - |
- / + |
| 3D Blaster Banshee CT6760 |
PCI |
16MB SD |
10 ns |
|
- / - |
- / + |
| Daiwa Sanko |
Dragon 400 |
AGP |
16MB SD |
|
|
- / - |
+ / + |
| Diamond |
Monster Fusion (Z100) |
AGP |
16MB SG |
8 ns |
105-115 / 120-125 |
- / - |
- / + |
| PCI |
8MB SG |
|
|
- / - |
+ / + |
| 16MB SD |
8 ns |
? / 125 |
- / - |
- / + |
| Dtec |
Banshee (ATG-2485) |
AGP |
16MB SG |
|
|
- / - |
+ / + |
| Elsa |
Victory II |
AGP |
16MB SG |
|
100 / ? |
- / - |
+ / + |
| Ensoniq |
Banshee (rev.A) |
AGP |
16MB SG |
10 ns |
|
- / - |
+ / + |
| Banshee (rev.2) |
AGP |
16MB SG |
|
|
- / - |
+ / + |
| EONtronics |
Lilith Banshee |
AGP |
16MB SG |
|
|
- / - |
+ / + |
| FlagPoint |
FPV-Voodoo Banshee |
AGP |
16MB |
|
|
|
|
| Gainward |
Dragon 4000 (GW816DP) |
AGP |
16MB SD |
|
|
- / - |
+ / + |
| PCI |
| Gallant |
Illusion |
PCI |
16MB SG |
|
|
- / - |
+ / + |
| AGP |
16MB |
|
|
|
|
| Gigabyte |
GA-630 |
AGP |
16MB SG |
8 ns |
100 / 125 |
- / - |
- / - |
| Guillemot |
Maxi Gamer Phoenix |
AGP |
16MB SG |
8 ns |
|
- / - |
+ / + |
| PCI |
| Chaintech |
Desperado 3F10 |
AGP |
16MB SG |
|
|
- / - |
+ / + |
| 8MB |
|
|
? |
? |
| I-O Data |
GA-VDB16/AGP |
AGP |
16MB SG |
|
|
opt. / - |
- / - |
| GA-VDB16/PCI |
PCI |
|
|
opt. / - |
- / - |
InnoVision
(Inno3D) |
Mighty Banshee |
AGP |
16MB SD |
|
|
- / - |
+ / + |
| 16MB SG |
|
| PCI |
16 MB SD |
7 ns |
|
- / - |
+ / + |
| JoyTech |
Apollo (3D Banshee)
FQI3DBSSGAGP |
AGP |
16MB SG |
7-8 ns |
|
- / - |
+ / + |
| Leadtek |
WinFast S310 |
AGP |
16MB SG |
|
|
- / + |
opt/ - |
| Lucky Star |
(IW) Avenger 3D |
AGP |
16MB SG |
|
|
|
|
| 16MB SD |
|
|
|
|
| Manli |
Banshee (bb Volcano) |
AGP |
16MB SG |
8 ns |
110 / 100 |
- / - |
- / + |
| MAXi |
Banshee |
PCI |
16MB SG |
|
|
+ / + |
+ / + |
| Melco |
Buffalo WGP-FX8 |
PCI |
8MB SG |
|
|
- / - |
+ / + |
| Buffalo WGP-FX16 |
PCI |
16MB SG |
|
|
- / - |
+ / + |
| Metabyte |
Wicked 3D Vengeance |
PCI |
16MB SD |
8 ns |
|
- / - |
+ / + |
| MicroStar |
3D-AGPhantom (MS-4427) |
AGP |
16MB SG |
8 ns |
100 / 100 |
- / - |
+ / + |
| 16MB SD |
|
|
- / - |
+ / + |
| MIGA |
Banshee |
AGP |
16MB SD |
|
|
opt. / - |
+ / + |
| MIROmedia |
Hiscore PRO |
|
8MB |
|
|
|
|
| |
16MB SD |
10 ns |
|
- / - |
+ / + |
| Pace |
3D Edge |
AGP |
16MB SG |
|
|
+ / - |
- / - |
| PowerColor |
Evil Queen C3DFX3 |
AGP |
16MB SG |
|
|
- / - |
+ / + |
| ProVideo (DCS) |
PV-810 |
AGP |
16MB SG |
|
|
opt. |
+ / + |
| 16MB SD |
|
|
opt. |
+ / + |
| Quantum 3D |
Raven |
AGP |
16MB SD |
10 ns |
|
- / + |
- / - |
| PCI |
16MB SD |
|
|
- / + |
- / - |
| AArdvark ° |
PCI |
16MB+ SG |
|
|
- / - |
- / - |
| Skywell |
Magic TwinPower Banshee |
AGP |
16MB SG |
8 ns |
|
- / - |
+ / + |
| PCI |
16MB SG |
|
|
- / - |
+ / + |
| Sparkle |
SP3800 |
AGP |
16MB SG |
8 ns |
|
- / - |
+ / + |
| STB |
LightSpeed 3300 |
AGP |
16MB SD |
10 ns |
|
opt. / + |
- / - |
| SuperGrace |
Banshee (bb Inno) |
AGP |
16MB SG |
|
|
- / - |
+ / + |
| Banshee (bb Axle) |
AGP |
16MB SG |
|
|
- / - |
+ / + |
| Techworks |
PowerGraFX* |
AGP |
16MB SG |
|
|
|
|
| PCI |
16MB |
|
|
|
|
| Teppro |
Hulk III Banshee |
|
|
|
100 / 120 |
|
|
| ViewTop (=Britek) |
Vulcan B |
AGP |
16MB SD |
|
|
- / - |
+ / + |
| Trust |
Dragon Banshee |
PCI |
|
|
|
|
|
| Volcano |
Banshee |
AGP |
16MB SG |
8 ns |
110 / 100 |
- / - |
+ / + |
| Yakumo |
Banshee |
AGP |
16MB |
|
|
|
|
* profesionální karta
° karta pro herní konzoli
Techwokrs = část Melco Inc.
|
| Obrázky: |
| Prototypy, refrenční vzorky a nevydané modely |
|
Referenční vzorek Banshee od 3Dfx (16MB, VIVO, AGP).
(200*161, 6kB) |
|
Referenční vzorek Banshee s akt. chladičem (16MB, VIVO, AGP).
(425*300, 30kB) |
|
Referenční Banshee (16MB, VIVO, AGP) hi-res
front (1024*710, 168kB)
back (1024*725, 165kB) |
|
Guillemot - MAXi Gamer Phoenix (16MB, PCI) - sample
prodávané karty vypadaly takto
(688*516, 60kB) |
|
Banshee PCI - předprodukční vzorek, 3Dfx
(800*571, 113kB) |
|
Banshee AGP - PCB, 3Dfx
(414*315, 36kB) |
|
Banshee - různé předprodukční vzorky, 3Dfx
(1427*700, 112kB) |
| Běžné modely |
|
2the MAX - Banshee (16MB, PCI), 7ns SDRAM, (1052*741, 151kB)
back, (555*389, 62kB)
retail, (445*475, 39kB)
|
|
2the MAX - Banshee (16MB, AGP)
(400*300, 19kB)
|
|
3DeMon - PV810, box (16MB, AGP)
(640*480, 92kB) |
|
A-MAX - ColorMAX VA513(16MB, AGP)(800*600, 99kB)
box (640*480, 65kB) |
|
A-Open - PA 2010 (450*320, 26kB)
box (220*358, 19kB)
|
|
A-Trend - Helios 3D Banshee ATG 2486(486*348, 43kB)
front (680*512, 88kB)
back (680*512, 65kB)
|
|
Acorp - A392 (Banshee), chladič navíc
(240*168, 13kB) |
|
Addonics - Raptor (box)
(400*300, 30kB) |
|
Anubis - Typhoon 3D Maxima
(400*300, 17kB) |
|
APAC - Banshee (bb A-Trend)
(960*1280, 83kB) |
|
Asus - V3200 (8MB) (800*516, 67kB)
detail, (600*450, 56kB)
CD, (600*450, 36kB)
box, (640*480, 84kB)
jiný box, (195*136, 8kB)
|
|
Asus - V3200 (16MB) (640*480, 61kB)
box, (640*480, 57kB)
starší PCB, (320*196, 16kB)
|
|
Axle - Banshee
(770*1097, 210kB)
|
|
Axle (Triple D) - Banshee, (800*600, 110kB)
back, (400*322, 35kB)
|
|
Biostar - Banshee (16MB, AGP)
(640*480, 67kB) |
|
Britek - ViewTop Vulcan B (16MB, AGP)
(640*480, 82kB)
|
|
Cadac(?) - Banshee, (385*255, 22kB)
back (385*255, 14kB)
|
|
ColorMASTER - VoodooMania Banshee
(960*1280, 125kB) |
|
Creative - 3D Blaster Banshee CT6750 (SGRAM, AGP) (450*320, 44kB)
box (640*480, 84kB)
|
|

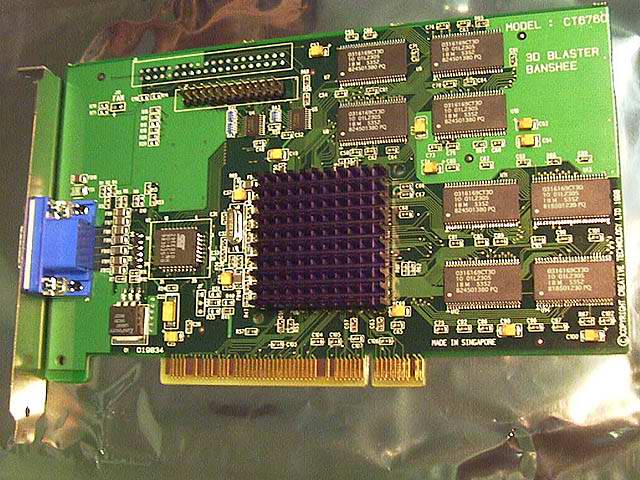

Creative - 3D Blaster Banshee CT6760 (SDRAM, PCI) (640*480, 80kB)
model s jiným chladičem (400*290, 18kB)
RAM
box (640*480, 72kB)
bulk karty (640*480, 61kB)
|
|
Creative - 3D Blaster Banshee, prezentační karta, SGRAM
(470*378, 39kB) |
|
Daiwa Sanko - Dragon 400 (dobrej výrobce :-)
(200*200, 27kB) |
|
Diamond Monster Fusion Z100 - rev.B (16MB, AGP) (800*560, 120kB)
rev. 2 (350*289, 23kB)
rev. 4 (640*463, 62kB)
box (640*400, 70kB)
jiný box (640*480, 68kB)
|
|
Diamond - Monster Fusion Z100 PCI, 16MB (640*480, 78kB)
box (640*480, 70kB)
|
|
Diamond - Monster Fusion PCI SGR(!!!)
(303*197, 25kB)
|
|
Dtec - Banshee (bb A-Trend)
(465*335, 25kB)
|
|
ELSA - Victory II (prezentační karta) (600*438, 32kB)
retail
box (640*480, 66kB)
box 2 (200*112, 18kB)
Victory II - prodávaná verze (450*337, 31kB)
ukázka z ovládacího panelu (426*454, 24kB)
|
|
Ensoniq - Banshee (rev.A)
(400*240, 21kB) |
|
Ensoniq - Banshee (rev.2)
(480*337, 80kB) |
|
Eon - Lilith Banshee AGP (640*480, 86kB)
model s jiným chladičem, (800*600, 80kB)
box, (320*225, 17kB)
|
|
Eon - Lilith Banshee PCI, box
(640*480, 82kB)
|
|
Gainward - Dragon 4000 (16MB, AGP) (742*512, 44kB)
verze s výměnným BIOSem (640*480, 90kB)
box (640*480, 85kB)
|
|
Gainward - Dragon 4000 (16MB, PCI)
(800*600, 86kB)
|
|
GainWard - Dragon 4000 (16MB, AGP)
back
(500*375, 93kB) |
|
Gallant - Illusion (16MB, PCI) (640*480, 56kB)
box (640*480, 68kB)
|
|
Gigabyte - GA-630 (16MB SGR, AGP) rev. 1.0 (450*380, 62kB)
retail (800*600, 75kB)
v systému
control panel
(640*480, 46kB) |
|
Gigabyte - GA-630 (16MB SGR, AGP) rev. 1.1 A
(800*600, 103kB)
|
|
Gigabyte - GA-630 (16MB SGR, AGP) rev. 1.1 B (800*530, 112kB)
s jiným chladičem (800*560, 130kB)
|
|
|

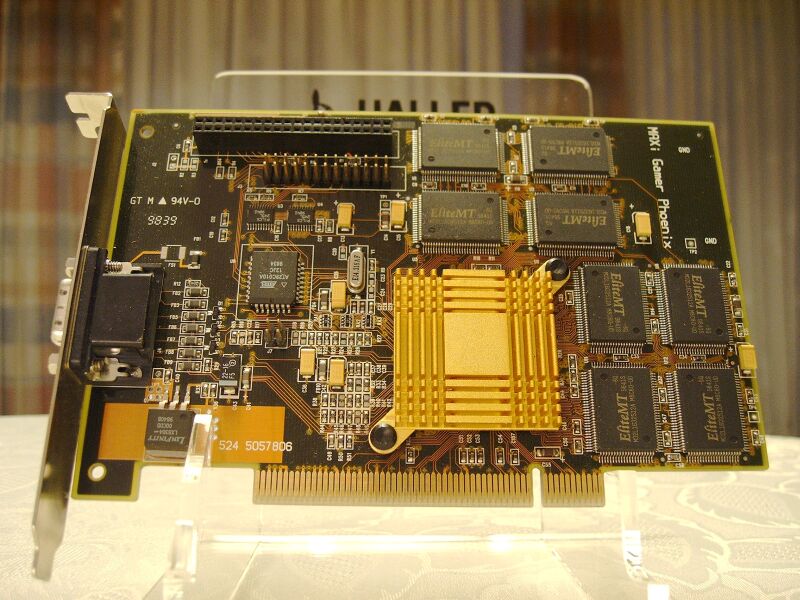

Guillemot - MAXi Gamer Phoenix (16MB, PCI) - sample (688*516, 60kB)
box + sample (200*147, 10kB) |
|
Guillemot - Maxi Gamer Phoenix, AGP (400*300, 35kB)
box (402*254, 27kB)
|
|
Guillemot - Maxi Gamer Phoenix, PCI
(800*600, 101kB)
|
|
Guillemot - Maxi Gamer Phoenix PCI, se světlým chladičem (400*300, 23kB)
větší obrázek (640*480, 51kB)
|
|
Chaintech - Desperado 3F10 (16MB SGR, AGP)
(588*452, 75kB)
|
|
Chaintech - Desperado 3F10 (16MB SGR, AGP)
verze se žlutým chladičem, retail(1280*960, 105kB)
|
|
I-O Data - GA-VDB16/AGP (16MB, AGP) (450*336, 48kB)
box (640*480, 87kB)
|
|
I-O Data - GA-VDB16/AGP-I (16MB, AGP)
Novější varianta Banshee od I-O Data
(858*645, 129kB)
|
|
I-O Data - GA-VDB16/PCI (16MB, PCI) (746*488, 96kB)
box (640*480, 96kB) |
|
InnoVision (Inno3D) - Mighty Banshee (16MB SDR, AGP) (450*290, 38kB)
box (400*259, 25kB) |
|
InnoVision (Inno3D) - Mighty Banshee (16MB SGR, AGP)
(400*300, 32kB) |
|
InnoVision (Inno3D) - Mighty Banshee (16MB SDR, PCI)
(1174*726, 106kB) |
|

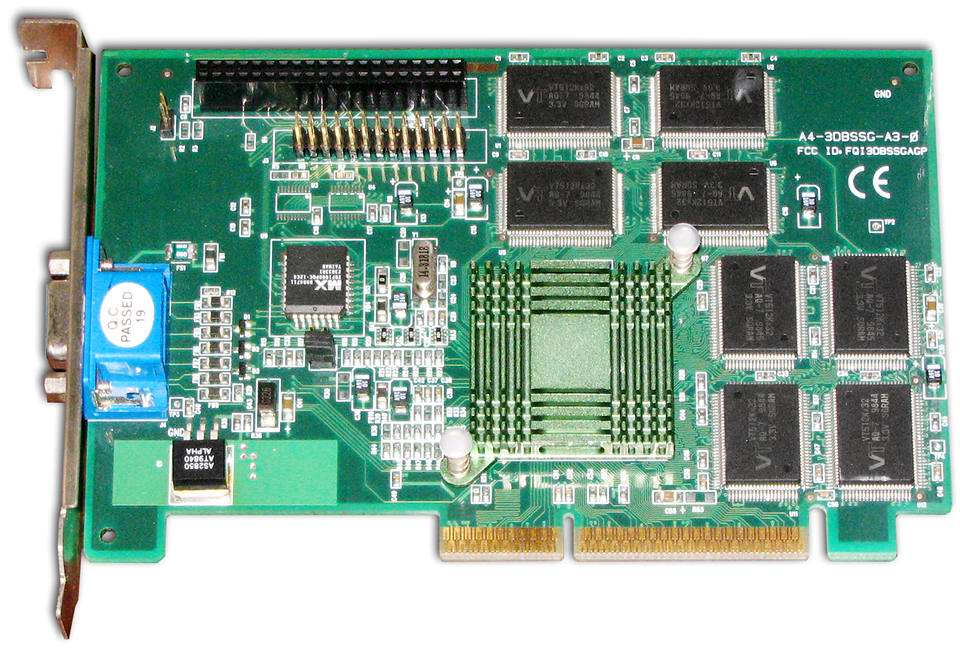

JoyTech - Apollo (3D Banshee) (16MB, AGP) (960*650, 122kB)
ram (209*177, 13kB)
box (874*809, 81kB) |
|
Leadtek -WinFast S310 (16MB SGR, AGP) (450*313, 54kB)
box (250*138, 6,5kB)
|
|
Lucky Star - Image World Avenger 3D (16MB, AGP) - box
(640*480, 78kB) |
|
Melco - Buffalo WGP-FX8 (8MB, PCI) (406*302, 39kB)
box (640*480, 71kB)
|
|
Melco - Buffalo WGP-FX16 (16MB, PCI)
(681*469, 81kB)
|
|
Metabyte Wicked 3D Vengeance (Banshee), PCI.
ram modul,
retail box,
box
(488*310, 31kB) |
 |
MicroStar - 3D-AGPhantom Banshee (MS-4427) SGR
(800*500, 75kB) |
 |
MicroStar - 3D-AGPhantom Banshee (MS-4427) SGR - bez chladiče
(1024*481, 105kB) |
 |
MicroStar - 3D-AGPhantom Banshee (MS-4427) SDR
(250*262, 16kB) |
 |
MIGA - Banshee
box
(200*128, 6kB) |
 |
MIROmedia - Hiscore PRO
(1280*960, 116kB) |
|
Pace - 3D Edge (16MB SGR) (203*139, 5,2kB)
box (400*395, 30kB)
retail balení (400*300, 26kB) |
|
PowerColor - The Evil Queen (800*582, 140kB)
box (800*680, 104kB) |
|
PowerColor - The Evil Queen -moded
(400*300, 21kB) |
|
ProVideo (DCS) - PV-810 (16MB, AGP) (640*480, 79kB)
box (640*480, 80kB) |
|
Skywell - Magic TwinPower Banshee (16MB SGR, AGP)(400*291, 50kB)
verze s fialovým pasivem (372*336, 76kB)
bez chladiče (616*421, 59kB)
box (280*193, 21kB)
|
|
Skywell - Magic TwinPower Banshee (16MB SGR, AGP) - s namontovaným přibaleným větráčkem (800*600, 91kB)
standardní pasiv (624*443, 56kB)
box (400*270, 38kB)
|
|
Skywell - Magic TwinPower Banshee (16MB SGR, PCI) (400*299, 73kB)
back (400*288, 63kB)
|
|
Sparkle - SP3800 (16MB SGR, AGP) (1280*960, 118kB)
s cenovkou (640*480, 93kB)
box (všimněte si chybného údaje 64-bit 2D) (640*480, 66kB)
|
|
STB - LightSpeed 3300 (16MB SGR, AGP)
(400*300, 30kB)
|
|
SuperGrace - Banshee (built by Axle) (16MB SGR, AGP)
(640*480, 57kB)
|
|
SuperGrace - Banshee (built by Inno) (16MB SGR, AGP), back
(500*375, 37kB)
|
|
Trust - Voodoo Dragon Banshee PCI - box
(428*333, 36kB)
|
|
Volcano - Banshee (16MB, AGP)
(800*570, 140kB)
|
| MAC |
|
VillageTronic - MP850 (PCI) - Banshee pro MAC
(800*600, 117kB)
|
| Quantum 3D |
|
Quantum 3D - Raven (16MB, AGP)
(640*480, 31kB) |
|
Quantum 3D - Raven (16MB, AGP)
(800*600, 133kB) |
|
Quantum 3D - Raven (16MB, AGP), s CD (400*300, 26kB)
box (640*480, 85kB)
|
|
Quantum 3D - Raven PCI (16MB)
(550*314, 54kB) |
|
Quantum 3D - AArdvark (16MB, PCI)
(350*236, 22kB) |
|
Quantum 3D - AArdvark (16MB, PCI)
(800*435, 90kB) |
|
Quantum 3D - Phoenix (16MB, AGP).
(800*641, 82kB) |
| Ostatní |
|
Andamiro MK III/MK IV
(Intel 440BX, 8MB Banshee onboard, slot/socket type CPU)
(214*142, 22kB)
|
|
Onboard Banshee z Comdexu 98
specifikace na obrázku
(640*480, 58kB)
|
| Další materiály |
|
Whitepaper procesoru Philips SAA 7110, který byl použit na přídavném modulu pro video-in
(272kB) |
|
|
Chaintech - Desperado (3F10) PDF manuál
(PDF@ZIP; 1,52MB) |
|
Ukázka z instalačního softwaru pro Asus - Banshee
(634*474, 54kB) |
© no-X 2004-2005
akt. 22-10-2005
hlavní stránka
diskusní fórum
|
|
|
|
